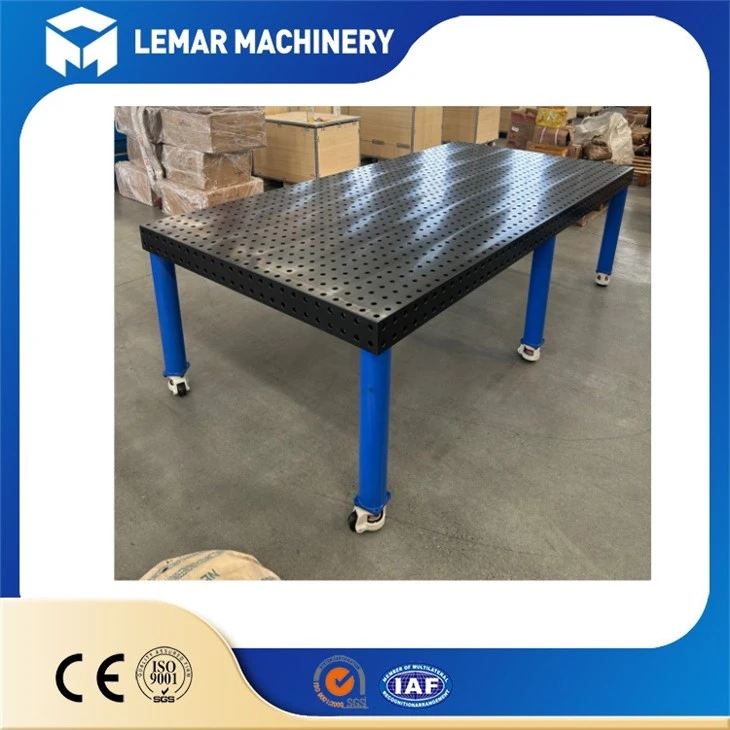

2D τρισδιάστατο εργοστασιακό τραπέζι συγκόλλησης
Εφαρμογή: Συγκόλληση & Συναρμολόγηση
Διαδικασία: Μηχανική CNC
Επεξεργασία επιφάνειας: Κανονική/Νιτριδωμένη
Τύπος: 3D
Μάρκα: Lemar
εισαγωγή προϊόντος
|
Τρισδιάστατο τραπέζι συγκόλλησης από ατσάλινο πλαίσιο |
Το 2D 3D Factory Welding Table, γνωστό και ως εύκαμπτη αρθρωτή πλατφόρμα συγκόλλησης, είναι ένας βασικός εξοπλισμός εργαλείων που χρησιμοποιείται σε βιομηχανικά σενάρια συγκόλλησης, συναρμολόγησης και επιθεώρησης για την τοποθέτηση, τη σύσφιξη και τη συγκόλληση τεμαχίων υψηλής ακρίβειας. Ο πυρήνας του είναι ένα ενσωματωμένο ευέλικτο σύστημα εργαλείων που συνδυάζει 2D επίπεδη τοποθέτηση και 3D χωρική τοποθέτηση.
Μεγάλης κλίμακας επιχείρηση
ευρεία εφαρμογή της τεχνολογίας
υψηλής ποιότητας-προσαρμοσμένες υπηρεσίες
Υψηλής ποιότητας
προηγμένο εξοπλισμό
επαγγελματική ομάδα
μία- λύση
Σειρά προϊόντων
Σειρά D16
Διάμετρος οπής (D): Φ16mm (Ανοχή φ16.065 - φ16,149mm)
Βήμα οπής: 50±0,05 mm
Γραμμές πλέγματος: 50×50 mm
Ακρίβεια τοποθέτησης: ±0,05mm
Ύψος πλευράς: 100mm/150mm
Επιπεδότητα: Μικρότερη ή ίση με 0,1 mm/m
Καθετότητα: 0,05mm/200mm
Επιφανειακή Σκληρότητα: HRC45 (μετά την επεξεργασία εναζώτου)
Τραχύτητα Επιφάνειας: Ra3,2μm
Σειρά D28
Διάφραγμα (D): Φ28mm (Ανοχή φ28.065 - φ28,149mm)
Διάσταση οπών: 100±0,05 mm
Γραμμές πλέγματος: 100×100 mm
Ακρίβεια τοποθέτησης: ±0,05mm
Ύψος πλευράς: 200mm
Επιπεδότητα: Μικρότερη ή ίση με 0,1 mm/m
Καθετότητα: 0,05mm/200mm
Επιφανειακή Σκληρότητα: HRC42-52 (μετά την επεξεργασία εναζώτου)
Τραχύτητα Επιφάνειας: Ra3,2μm
Η βασική διαφορά μεταξύ των λειτουργιών 2D και 3D

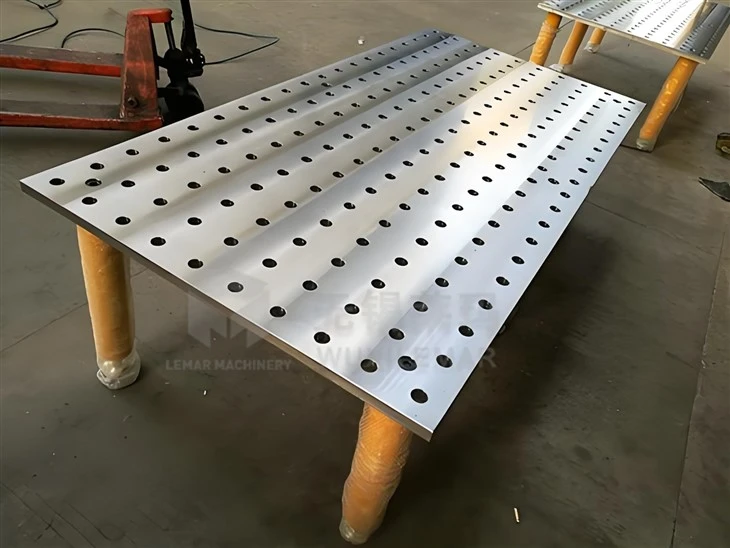

1. 2Πίνακας συγκόλλησης D (Δισδιάστατος πάγκος εργασίας συγκόλλησης)
- Διάσταση τοποθέτησης: Υποστηρίζει μόνο δύο-δυσδιάστατη τοποθέτηση στο επίπεδο X/Y, χωρίς ρύθμιση ύψους άξονα Z- ή χωρικής γωνίας.
- Δομή πάγκου εργασίας: Μόνο η επάνω επιφάνεια είναι ένα επεξεργασμένο με ακρίβεια επίπεδο, καλυμμένο με τυπικές οπές τοποθέτησης (όπως η σειρά D16/D28).
- Ακρίβεια: Υψηλή επιπεδότητα και ακρίβεια τοποθέτησης οπών, κατάλληλη για γρήγορη σύσφιξη και συγκόλληση επίπεδων τεμαχίων εργασίας.
- Σενάρια Εφαρμογής: Επίπεδη συγκόλληση, απλή συναρμολόγηση πλαισίου, ένωση λαμαρίνας, συμβατική μηχανική συναρμολόγηση κ.λπ.
2. 3Πίνακας συγκόλλησης D (τρισδιάστατος-Πάγκος εργασίας συγκόλλησης)
- Διάσταση τοποθέτησης: Υποστηρίζει πλήρη χωρική τοποθέτηση σε τρεις-άξονες, επιτρέποντας αυθαίρετες γωνίες και ύψη για χωρική σύσφιξη.
- Δομή πάγκου εργασίας: Επάνω επιφάνεια + τέσσερις πλευρές, συνολικά 5 επεξεργασμένες με ακρίβεια επιφάνειες, ομοιόμορφα κατανεμημένες τυπικές οπές τοποθέτησης, που επιτρέπουν σύσφιξη και διαστολή πολλαπλών κατευθύνσεων.
- Ακρίβεια: Η ακρίβεια χωροταξικής τοποθέτησης μπορεί να φτάσει τα ±0,030,1 mm, κατάλληλη για σύνθετα τρισδιάστατα τεμάχια εργασίας.
- Σενάρια εφαρμογής: Σύνθετες τρισδιάστατες-κατασκευές, συγκόλληση με πολλές-όψεις, συγκόλληση ρομπότ, συναρμολόγηση και επιθεώρηση υψηλής-ακρίβειας.
Βασικά τεχνικά χαρακτηριστικά
Ευελιξία και ευελιξία: Ένα σύστημα μπορεί να προσαρμοστεί σε πολλαπλά τεμάχια εργασίας, εξαλείφοντας την ανάγκη για συχνή παραγωγή εξειδικευμένων εργαλείων, μειώνοντας σημαντικά το κόστος και τον χρόνο μετάβασης.
Τοποθέτηση υψηλής-ακρίβειας: Ο συνδυασμός συστημάτων οπών και εξαρτημάτων εξασφαλίζει υψηλή ακρίβεια τοποθέτησης στο χώρο, διασφαλίζοντας συνέπεια στη συγκόλληση και τη συναρμολόγηση.
Αρθρωτά και επεκτασιμότητα: Τα τυπικά εξαρτήματα μπορούν να συνδυαστούν και να συνδεθούν γρήγορα, επεκτείνοντας εύκολα την επιφάνεια εργασίας και τις λειτουργίες.
Αποτελεσματική σύσφιξη: Δεν χρειάζεται σήμανση γραμμών, βασιζόμενοι στο πλέγμα του συστήματος οπών για γρήγορη τοποθέτηση, αυξάνοντας την απόδοση συναρμολόγησης και αποσυναρμολόγησης αρκετές φορές.
Ανθεκτικότητα: Υλικό από χυτοσίδηρο / χάλυβα + επεξεργασία κατά της σκουριάς (μαύρισμα, γαλβανισμός, νιτρίωση), κατάλληλο για σκληρά περιβάλλοντα σε εργαστήρια συγκόλλησης.
Πολυλειτουργικότητα: Ενσωματώνει λειτουργίες συγκόλλησης, συναρμολόγησης, επιθεώρησης και σήμανσης, ένα μηχάνημα για πολλαπλούς σκοπούς.
απόδοση ασφάλειας
- Ο επιτραπέζιος πάγκος έχει υψηλό-συντελεστή ασφαλείας και δεν θα καταρρεύσει.
- Το εξάρτημα είναι ασφαλισμένο με ασφάλεια και το τεμάχιο εργασίας δεν μετακινείται ούτε ανοίγει κατά τη διάρκεια της συγκόλλησης.
- Οι άκρες είναι λοξότμητες, χωρίς αιχμηρές γωνίες, προστατεύοντας τους χειριστές.
- Το 2D τρισδιάστατο εργοστασιακό τραπέζι συγκόλλησης είναι ανθεκτικό στις υψηλές θερμοκρασίες και μπορεί να αντέξει τη θερμότητα συγκόλλησης.
Δυνατότητες προσαρμογής και επέκτασης
Υποστήριξη προσαρμογής μη τυπικών μεγεθών: Μήκος, πλάτος, πάχος, φέρουσα ικανότητα-φόρτισης και διάταξη οπών μπορούν όλα να σχεδιαστούν σύμφωνα με τις απαιτήσεις.
Μπορούν να εγκατασταθούν πρόσθετες κινητές βάσεις, μηχανισμοί περιστροφής και μηχανισμοί κλίσης για την επίτευξη ολοκληρωμένης πολλαπλής-λειτουργικότητας.
Το 2D τρισδιάστατο εργοστασιακό τραπέζι συγκόλλησης μπορεί να συνδεθεί με ρομπότ, μετατροπείς, εξοπλισμό κοπής και όργανα επιθεώρησης για την αναβάθμιση του ευφυούς σταθμού εργασίας.
Πολλαπλές πλατφόρμες μπορούν να συνδεθούν απρόσκοπτα για να καλύψουν τις ανάγκες παραγωγής για εξαιρετικά μεγάλα και μεγάλα τεμάχια εργασίας.
Σχετικά με εμάς
Η δεξιοτεχνία δημιουργεί αριστεία, η ακρίβεια χτίζει το μέλλον. Η WUXI LEMAR βασίζεται πάντα στον επαγγελματισμό και καθοδηγείται από την ποιότητα. Επικεντρώνεται στην έρευνα, το σχεδιασμό και την κατασκευή 2D/3D εργοστασιακών τραπεζιών συγκόλλησης και δεσμεύεται να παρέχει αποτελεσματικές, ακριβείς και σταθερές λύσεις ευέλικτων εργαλείων συγκόλλησης για παγκόσμιες κατασκευαστικές επιχειρήσεις.
Από την επίπεδη συγκόλληση έως τη συναρμολόγηση τρισδιάστατου χώρου-, από τη λειτουργία ενός-μηχανήματος έως την απρόσκοπτη επέκταση της σύνδεσης πολλαπλών-πλατφορμών, κάθε πάγκος εργασίας συγκόλλησης υφίσταται ακριβή επεξεργασία, αυστηρή επιθεώρηση ποιότητας και επεξεργασία ανακούφισης από την πίεση. Λαμβάνει υπόψη την ακαμψία, την ακρίβεια και την ανθεκτικότητα και είναι κατάλληλο για πολλές-ποικιλίες, μικρές-παρτίδες και εξαιρετικά ευέλικτες σύγχρονες ανάγκες παραγωγής. Βοηθά πραγματικά τις επιχειρήσεις να βελτιώσουν την αποδοτικότητα της συγκόλλησης, να μειώσουν το κόστος παραγωγής και να διασφαλίσουν την ποιότητα των προϊόντων.
