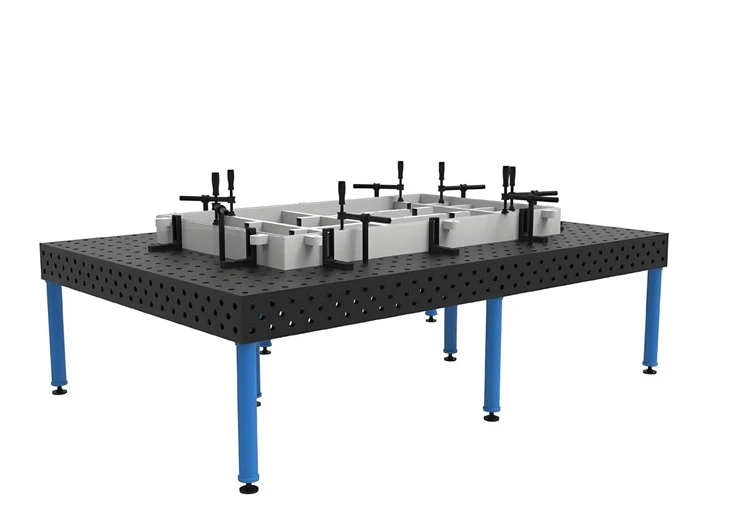

3D Επίπεδα Τραπέζια Συγκόλλησης για Μεταλλική Κατασκευή
Εφαρμογή: Συγκόλληση & Συναρμολόγηση
Διαδικασία: Μηχανική CNC
Επεξεργασία επιφάνειας: Κανονική/Νιτριδωμένη
Τύπος: 3D
Μάρκα: Lemar
Περιγραφή προϊόντων
|
3D Επίπεδα Τραπέζια Συγκόλλησης για Μεταλλική Κατασκευή |
Το τρισδιάστατο τραπέζι συγκόλλησης για-Εργασίες στο εργοτάξιο είναι ο βασικός εύκαμπτος και υψηλής{2}}ακρίβειας εξοπλισμός στη σύγχρονη κατασκευή μετάλλων. Με βάση το ακριβές επίπεδο συστήματος οπών, πραγματοποιεί την ταχεία, ακριβή και επαναλαμβανόμενη σύσφιξη των τεμαχίων εργασίας σε τρισδιάστατο χώρο μέσω αρθρωτών εξαρτημάτων. Επιλύει τέλεια το πρόβλημα των εργαλείων για πολλαπλές-ποικιλίες και μικρές-παρτίδες, βελτιώνοντας σημαντικά την ποιότητα συγκόλλησης, την αποδοτικότητα της παραγωγής και τα οικονομικά οφέλη. Είναι ένα τυπικό εργαλείο για βιομηχανίες όπως αυτοκίνητα, μηχανήματα κατασκευής, αεροδιαστημική και άλλες.
Μεγάλης κλίμακας επιχείρηση
ευρεία εφαρμογή της τεχνολογίας
υψηλής ποιότητας-προσαρμοσμένες υπηρεσίες
Υψηλής ποιότητας
γρήγορη παράδοση για τους διανομείς μας στο globad
προηγμένο εξοπλισμό
γρήγορη παράδοση για τους διανομείς μας στο globad
επαγγελματική ομάδα
γρήγορη παράδοση για τους διανομείς μας στο globad
μία- λύση
γρήγορη παράδοση για τους διανομείς μας στο globad
Σειρά προϊόντων
Σειρά D16
Διάμετρος οπής (D): Φ16mm (Ανοχή φ16.065 - φ16,149mm)
Βήμα οπής: 50±0,05 mm
Γραμμές πλέγματος: 50×50 mm
Ακρίβεια τοποθέτησης: ±0,05mm
Ύψος πλευράς: 100mm/150mm
Επιπεδότητα: Μικρότερη ή ίση με 0,1 mm/m
Καθετότητα: 0,05mm/200mm
Επιφανειακή σκληρότητα: HRC45 (μετά την επεξεργασία εναζώτου)
Τραχύτητα Επιφάνειας: Ra3,2μm
Σειρά D28
Διάφραγμα (D): Φ28mm (Ανοχή φ28.065 - φ28,149mm)
Διάσταση οπών: 100±0,05 mm
Γραμμές πλέγματος: 100×100 mm
Ακρίβεια τοποθέτησης: ±0,05mm
Ύψος πλευράς: 200mm
Επιπεδότητα: Μικρότερη ή ίση με 0,1 mm/m
Καθετότητα: 0,05mm/200mm
Επιφανειακή σκληρότητα: HRC42-52 (μετά την επεξεργασία εναζώτου)
Τραχύτητα Επιφάνειας: Ra3,2μm
κύριο πλεονέκτημα
- Μειώστε το κόστος εργαλείων κατά 70%+
Δεν χρειάζεται πλέον να φτιάχνετε ειδικά φωτιστικά για κάθε νέο προϊόν.
- Χρόνος αλλαγής από αρκετές ημέρες → αρκετά λεπτά
Ιδανικό για μικρές-παρτίδες, πολλαπλών-εργοστάσια λαμαρίνας / μεταλλικών κατασκευών.
- Μεγαλύτερη ακρίβεια συγκόλλησης, χαμηλότερο ποσοστό σκραπ
Ακριβής τοποθέτηση, μικρή παραμόρφωση, σταθερές διαστάσεις.
- Μπορεί να χρησιμοποιηθεί με ρομπότ συγκόλλησης.
Είναι η τυπική βασική πλατφόρμα για αυτοματοποιημένες θέσεις εργασίας συγκόλλησης.
- Έχει διάρκεια ζωής έως και 10-20 χρόνια.
Μία-επένδυση, μακροπρόθεσμη-απόδοση.
Οντότητα πλατφόρμας
- Υλικό: Κυρίως-χυτοσίδηρος υψηλής αντοχής (HT200/HT300) ή υψηλής-κράματος χάλυβας (Q355), εξασφαλίζοντας υψηλή ακαμψία, αντοχή στην παραμόρφωση, απορρόφηση κραδασμών και αντοχή στη φθορά.
- Επιφάνεια εργασίας:
- Επιπεδότητα: Επεξεργασία υψηλής{0}ακρίβειας, με επιπεδότητα ±0,03~0,05 mm/m, διασφαλίζοντας ότι το σημείο αναφοράς του τεμαχίου εργασίας είναι επίπεδο.
- Συσκευασία οπών: Η επιφάνεια του τραπεζιού (και οι τέσσερις πλευρές) είναι ομοιόμορφα και πυκνά εξοπλισμένα με τυπικές στρογγυλές οπές τοποθέτησης (κύρια προδιαγραφές: D16/D28, απόσταση οπών 100 mm), μερικές από τις οποίες είναι συνδυασμός τυφλών οπών και οπών βιδών (όπως η σειρά D16).
- Γραμμές πλέγματος: Η επιφάνεια του τραπεζιού είναι χαραγμένη με ακριβείς γραμμές πλέγματος 100mm×100mm, βοηθώντας στη γρήγορη οπτική τοποθέτηση.
- Πέντε διαθέσιμες πλευρές: Το επάνω + τέσσερις πλευρές είναι όλες επεξεργασμένες επιφάνειες ακριβείας, που επιτρέπουν τη σύσφιξη όλων των-στρογγυλών και την επίτευξη τριών-διαστάσεων συνδυασμού.
- Εσωτερική δομή: Τύπος κιβωτίου / πλέγμα-σχήμα ενίσχυσης νευρώσεων, που διασφαλίζει ότι δεν υπάρχει παραμόρφωση υπό βαρύ φορτίο και ισχυρή φέρουσα ικανότητα-.
Ακρίβεια και ανοχή
Ακρίβεια επιπεδότητας: 0.05 - 0.1 mm/m
Ακρίβεια βήματος: ±0,02 mm
Ακρίβεια τοποθέτησης επαναληψιμότητας: Μικρότερη ή ίση με 0,05 mm
Τα τρισδιάστατα επίπεδα τραπέζια συγκόλλησης για μεταλλική κατασκευή είναι κατάλληλα για χρήση σε συνδυασμό με συγκόλληση, επιθεώρηση και συναρμολόγηση υψηλής ακρίβειας.
Μια τυπική μεμονωμένη μονάδα μπορεί να συνδυαστεί άπειρα για να σχηματίσει μια μεγάλη επιφάνεια εργασίας.
Κατάλληλο για:
- Μεγάλα ράφια, κουφώματα οχημάτων, δομικά στοιχεία μηχανημάτων κατασκευής
- Σταθμοί εργασίας ρομπότ συγκόλλησης
- Αυτοματοποιημένη συγκόλληση-γραμμής
Αφού συνδυαστεί, η ακρίβεια παραμένει σταθερή και αποτελεί τυπικό εξάρτημα για ευέλικτες γραμμές παραγωγής.
Πλεονεκτήματα του εργασιακού περιβάλλοντος
- Δεν υπάρχει πλέον ανάγκη συγκόλλησης προσωρινών εξαρτημάτων.
- Δεν χρειάζεται να-κάνετε ξανά εξαρτήματα για κάθε νέο προϊόν.
- Η αλλαγή προϊόντων απαιτεί μόνο επανα-συνδυασμό των στοιχείων.
- Αυτό μειώνει σημαντικά τον χρόνο για μη αυτόματο εντοπισμό σφαλμάτων.
- Τα τρισδιάστατα επίπεδα τραπέζια συγκόλλησης για μεταλλική κατασκευή βελτιώνουν τη συνοχή του προϊόντος και μειώνουν τα απόβλητα.
