Τρισδιάστατο τραπέζι από χυτοσίδηρο συγκόλλησης

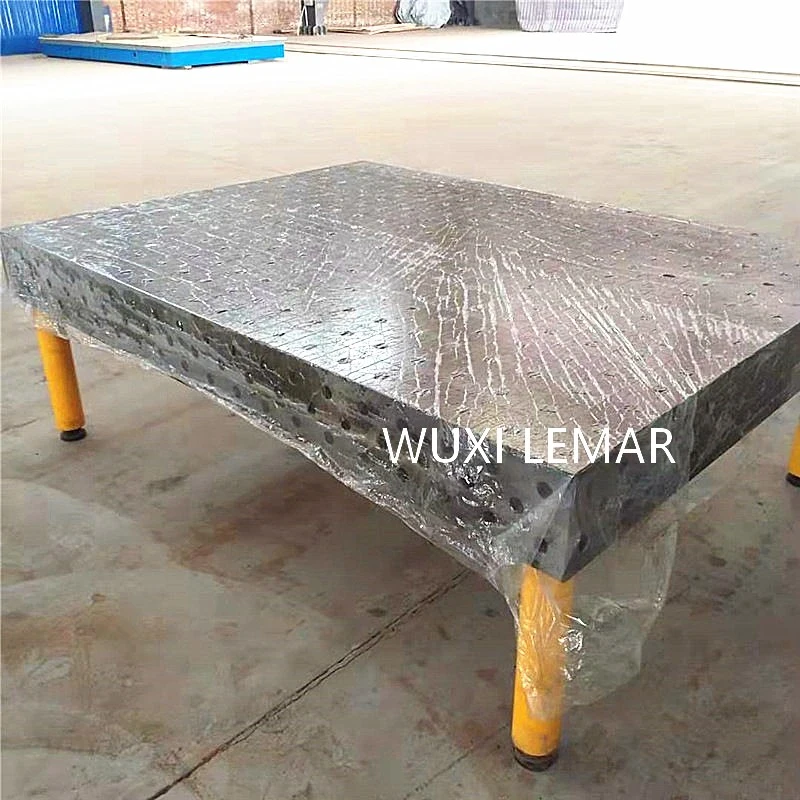

1. Πλατφόρμα από χυτοσίδηρο (Κύρια πλατφόρμα)
◦ Υλικό: Το τρισδιάστατο τραπέζι από χυτοσίδηρο συγκόλλησης είναι συνήθως κατασκευασμένο από γκρι χυτοσίδηρο υψηλής{1} αντοχής (HT250 ή HT300) ή όλκιμο σίδηρο (QT450). Αυτό το υλικό έχει εξαιρετική ακαμψία, σταθερότητα, αντοχή στη φθορά και ιδιότητες απορρόφησης κραδασμών, διασφαλίζοντας ότι δεν παραμορφώνεται κάτω από μεγάλα φορτία και συχνή χρήση.

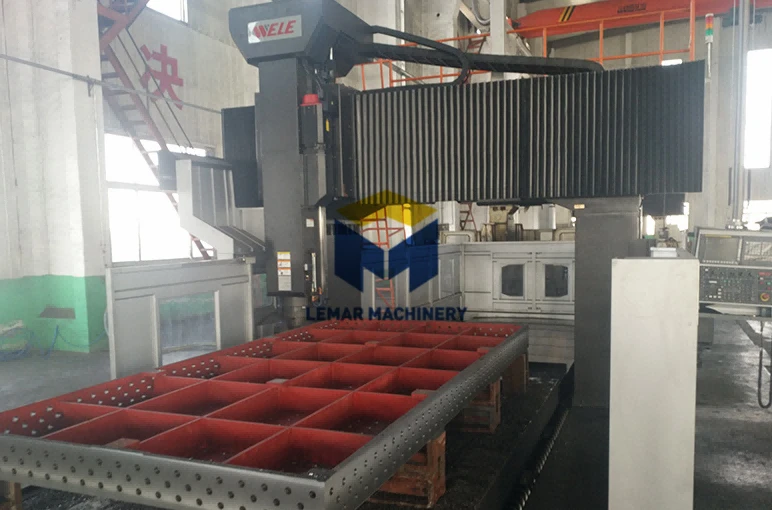

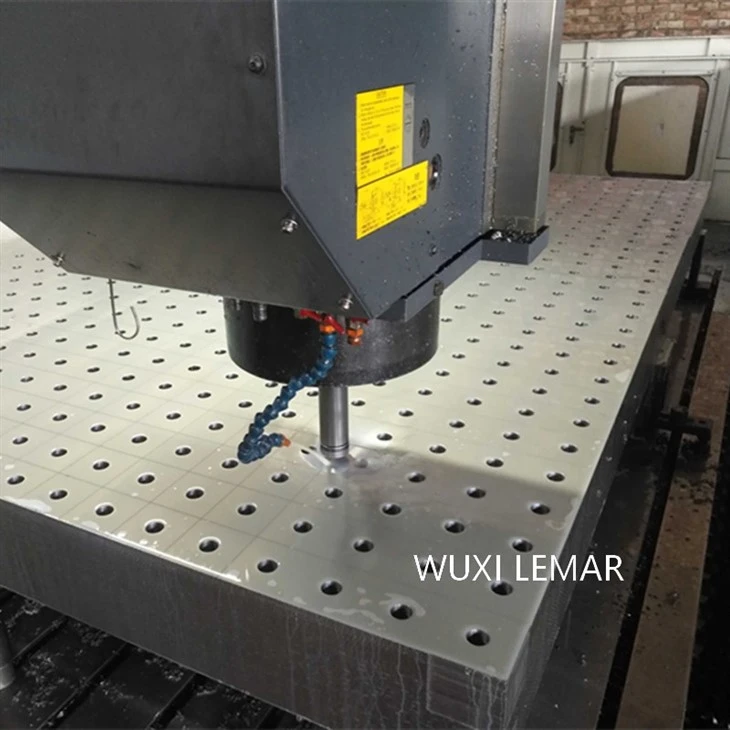

◦ Επιφάνεια εργασίας: Η επιφάνεια εργασίας υφίσταται άλεση και απόξεση ακριβείας για να εξασφαλιστεί η επιπεδότητα. Το πιο σημαντικό, η επιφάνεια εργασίας καλύπτεται με ένα σύστημα οπών πλέγματος τοποθετημένο τακτικά σε μια συγκεκριμένη απόσταση (όπως 100 mm x 100 mm ή 50 mm x 50 mm). Αυτές οι τρύπες είναι τυποποιημένες και χρησιμοποιούνται για την εγκατάσταση διαφόρων εξαρτημάτων.
2. Σύστημα οπών πλέγματος
◦ Αυτός είναι ο πυρήνας ολόκληρου του συστήματος. Κάθε τρύπα αποτελείται από μια τρύπα με οπή ακριβείας και μια οπή με σπείρωμα. Η οπή διάτρησης χρησιμοποιείται για τη διασφάλιση της ακριβούς θέσης των ακίδων τοποθέτησης και των εξαρτημάτων και η οπή με σπείρωμα χρησιμοποιείται για ισχυρό κλείδωμα.
3. Λειτουργικές μονάδες (αξεσουάρ)
◦ Μέρη τοποθέτησης: Όπως μπλοκ τοποθέτησης, πείροι τοποθέτησης, μπλοκ σχήματος V, κ.λπ., που χρησιμοποιούνται για τον προσδιορισμό της ακριβούς θέσης του τεμαχίου εργασίας σε τρισδιάστατο τραπέζι από χυτοσίδηρο συγκόλλησης.
◦ Μέρη σύσφιξης: Διάφοροι σφιγκτήρες γρήγορης, σπειροειδείς σφιγκτήρες, πλάκες πίεσης κ.λπ., που χρησιμοποιούνται για να πιέσουν σταθερά το τεμάχιο εργασίας στα εξαρτήματα τοποθέτησης.
◦ Μέρη στήριξης: Υποστηρικτικές στήλες διαφόρων υψών, γωνιακά μαξιλαράκια, πλάκες επέκτασης κ.λπ., που χρησιμοποιούνται για τη στήριξη τρισδιάστατου τραπεζιού από χυτοσίδηρο συγκόλλησης από διαφορετικά ύψη και γωνίες.
◦ Πείροι και μπουλόνια ασφάλισης: Χρησιμοποιούνται για το γρήγορο και σταθερό κλείδωμα όλων των εξαρτημάτων στις οπές του πλέγματος της πλατφόρμας.
