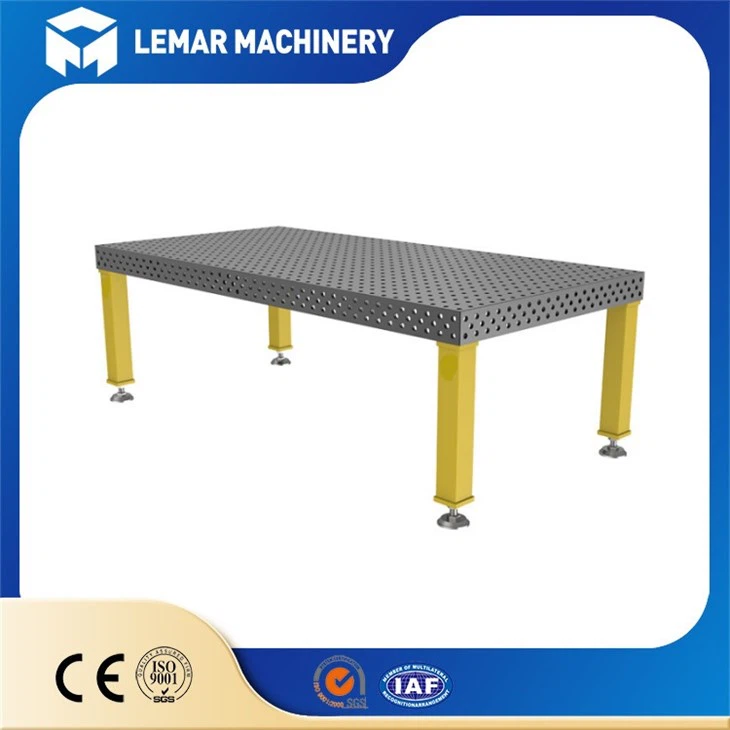

Τραπέζι συγκόλλησης πλαισίου αυτοκινήτου
Εφαρμογή: Συγκόλληση & Συναρμολόγηση
Διαδικασία: Μηχανική CNC
Επεξεργασία επιφάνειας: Κανονική/Νιτριδωμένη
Τύπος: 3D
Μάρκα: Lemar
εισαγωγή προϊόντος
Τραπέζι συγκόλλησης πλαισίου αυτοκινήτου
Τραπέζι συγκόλλησης 2D
Σύστημα οπών: D16 / D28
Μέγεθος οπής: Φ16mm / Φ28mm
Βήμα οπής: 50×50mm / 100×100mm
Επιφάνεια εργασίας: 1 επεξεργασμένη επιφάνεια ακριβείας
Πάχος τραπεζιού: 12–20 mm
Υλικό: χάλυβας Q355 / Χυτοσίδηρος HT300
Επεξεργασία επιφάνειας: Νίτρωση / σβέση
Επιπεδότητα: Μικρότερη ή ίση με 0,15 mm/m
Ακρίβεια τοποθέτησης: ±0,05mm
Ικανότητα φόρτωσης: 1–3 τόνοι
Εφαρμογή: 2D επίπεδη συγκόλληση, εξαρτήματα λαμαρίνας, απλά φωτιστικά
Τρισδιάστατος πίνακας συγκόλλησης
Σύστημα οπών: D28 (mainstream για πλαίσιο)
Μέγεθος οπής: Φ28mm
Βήμα οπής: 100×100 mm
Επιφάνεια εργασίας: 5 επεξεργασμένες επιφάνειες ακριβείας
Πάχος τραπεζιού: 16–25 mm
Υλικό: βαρύς χάλυβας Q355 / Χυτοσίδηρος HT300
Επεξεργασία επιφανειών: Νίτρωση, σκληρότητα Μεγαλύτερη ή ίση με 50HRC
Επιπεδότητα: Μικρότερη ή ίση με 0,10–0,15 mm/m
Ακρίβεια τοποθέτησης: ±0,05mm
Ικανότητα φόρτωσης: 3–8 τόνοι
Εφαρμογή: Πλαίσιο αυτοκινήτου, ρολό, σασί, 3D δομική συγκόλληση, βαριά φωτιστικά
Προσφέρουμε άλλους τύπους τραπεζιών συγκόλλησης-όπως οκταγωνικά τραπέζια συγκόλλησης, ρυθμιζόμενα σε ύψος-τραπέζια συγκόλλησης και πολλά άλλα. Εάν χρειάζεστε διαφορετικό τύπο τραπεζιού συγκόλλησης, επικοινωνήστε μαζί μας για να μας ενημερώσετε για τις συγκεκριμένες απαιτήσεις σας.
Προσφέρουμε επίσης άλλους τύπους μηχανών συγκόλλησης. Εάν τα χρειάζεστε, επικοινωνήστε μαζί μου.
Δομή και Προδιαγραφές
1. Κύριο υλικό του πάγκου:
- Χυτοσίδηρος HT300 (μεγαλωμένος για ανακούφιση από το στρες) ή ατσάλι υψηλής- αντοχής Q355
- Επιφάνεια: Επεξεργασία νίτρωσης / σβέσης, κατά-υπολείμματα συγκόλλησης, ανθεκτική στη φθορά-, εύκολο στο καθάρισμα
- Πάχος: 12–25 mm (16–20 mm για βαρύ- πλαίσιο)
- Ακρίβεια τοποθέτησης: ±0,05mm, σταθερή επαναλαμβανόμενη τοποθέτηση
2. Κατασκευή στήριξης
- Ρυθμιζόμενα πόδια στήριξης (ύψος 500–1200 mm), μπορούν να βαθμονομηθούν οριζόντια
- Βαρέα-τετράγωνα στηρίγματα χάλυβα/καναλιού χάλυβα, χωρητικότητας 1–5 τόνων + δομή και προδιαγραφές
|
ΟΧΙ. |
Τύπος προϊόντος |
Μέγεθος (mm) |
Τραχύτητα επιφάνειας |
|
1 |
Τρισδιάστατο τραπέζι συγκόλλησης από χάλυβα/χυτοσίδηρο |
1000x1000 |
±0,05mm |
|
2 |
1000x1200 |
±0,05mm | |
|
3 |
1000x1500 |
±0,05mm | |
|
4 |
1000x2000 |
±0,05mm | |
|
5 |
1500x1500 |
±0,05mm | |
|
6 |
2400x1200 |
±0,05mm | |
|
7 |
3000x1500 |
±0,05mm | |
|
8 |
4000x2000 |
±0,05mm | |
|
9 |
Τραπέζι συγκόλλησης 2D από χάλυβα / χυτοσίδηρο |
1000×1000 |
±0,05mm |
|
10 |
1200×1200 |
±0,05mm | |
|
11 |
1500×1500 |
±0,05mm | |
|
12 |
2000×1000 |
±0,05mm |
Συμβουλές αγοράς: Τα παραπάνω μεγέθη είναι τα τυπικά μεγέθη μας. Επιπλέον, προσφέρουμε υπηρεσίες προσαρμογής. Εάν χρειάζεστε άλλα μεγέθη, επικοινωνήστε μαζί μου.
Βίντεο προϊόντος
Αρχή λειτουργίας και πλεονεκτήματα
1.Αρχή
Χρησιμοποιώντας το ακριβές πλέγμα οπών ως σύστημα συντεταγμένων, ευθυγραμμίστε γρήγορα το τεμάχιο εργασίας με πείρους / μπλοκ τοποθέτησης.
Σύσφιξη πολλαπλών κατευθύνσεων για στερέωση, έλεγχος παραμόρφωσης συγκόλλησης (διαρροή Μικρότερη ή ίση με 1 mm)
Τρισδιάστατη συνδυασμένη σύσφιξη-που επιτρέπει τη συγκόλληση σε πλήρη-θέση
2. Βασικές δυνάμεις
Υψηλή ακρίβεια: σταθερές διαστάσεις, μικρή παραμόρφωση, ισχυρή συνοχή πλαισίου
Υψηλή ευελιξία: γρήγορη αλλαγή σε 15-30 λεπτά, κατάλληλο για πολλά μοντέλα οχημάτων / προσαρμόσιμο πλαίσιο
Υψηλή απόδοση: γρήγορη σύσφιξη, λίγες επεξεργασίες (λιγότερο ή ίσο με 1%), συμβατό με ρομπότ
Ισχυρή αντοχή: ανθεκτικό σε υψηλές θερμοκρασίες και κραδασμούς, μεγάλη διάρκεια ζωής, απλή συντήρηση
Σενάρια τύπου και εφαρμογής
Τυπική τρισδιάστατη-πλατφόρμα συγκόλλησης (γενικά): Κατάλληλο για κουφώματα μικρών οχημάτων, τροποποιήσεις και παραγωγή μικρής παρτίδας
Πλατφόρμα πλαισίου-βαρέως τύπου οχημάτων (παχύρρευστο / επιμηκυμένο): Φορτηγά, ρυμουλκούμενα, δοκοί οχημάτων μηχανικής
Περιστρεφόμενη πλατφόρμα συγκόλλησης (±180 μοίρες /270 μοίρες): Συγκόλληση πλήρους κάλυψης για μεγάλα πλαίσια οχημάτων
Υδραυλική / πνευματική πλατφόρμα σύσφιξης: Γραμμές παραγωγής, αυτοματοποιημένοι σταθμοί εργασίας
Κινητές / αρθρωτές πλατφόρμες: Πολλαπλοί-σταθμοί, ευέλικτη διάταξη στο εργαστήριο
Συσκευασία & Μεταφορές
Πιστοποιητικό Ποιότητας Προϊόντος
Συμβουλές αγοράς
Τραπέζι συγκόλλησης πλαισίου αυτοκινήτου
Επιλέξτε την προδιαγραφή πάγκου και τη φέρουσα ικανότητα-με βάση το μέγιστο μέγεθος/βάρος του πλαισίου.
Δώστε προτεραιότητα στο σύστημα οπών D28 (κατάλληλο για βαριά-πλαίσια με μεγάλη ευελιξία).
Παρέχετε επαρκείς μονάδες τοποθέτησης + σύσφιξης + στήριξης.
Διατίθενται προαιρετικές αναβαθμίσεις, όπως ανατροπή, υδραυλικές και διεπαφές ρομπότ.
