Επίπεδα τραπέζια συγκόλλησης CNC

 Το σύστημα ελέγχου CNC, που λειτουργεί ως ο «εγκέφαλος» του εξοπλισμού, είναι υπεύθυνο για τον προγραμματισμό διαδρομής συγκόλλησης, τη ρύθμιση παραμέτρων συγκόλλησης και την ανάδραση σε πραγματικό χρόνο και τη διόρθωση των τροχιών κίνησης-. Οι βασικές παράμετροι περιλαμβάνουν: υποστήριξη για τον κλάδο-προγραμματισμό τυπικού κώδικα G/M. σταθερή ακρίβεια επαναληψιμότητας συγκόλλησης εντός ±0,02–±0,05 mm. και μια ενσωματωμένη μονάδα αποθήκευσης προγράμματος-μεγάλης χωρητικότητας-με δυνατότητα αποθήκευσης τουλάχιστον 100 προγραμμάτων συγκόλλησης για διαφορετικά τεμάχια εργασίας, καλύπτοντας τις ανάγκες της παραγωγής πολλαπλών-ποικιλιών.

 Το σώμα της πλατφόρμας 3D είναι ο βασικός φορέας αναφοράς για την τοποθέτηση και τη σύσφιξη του τεμαχίου εργασίας, καθορίζοντας άμεσα τη σταθερότητα της λειτουργίας συγκόλλησης. Οι βασικές παράμετροι περιλαμβάνουν: κατασκευή με χρήση σιδήρου υψηλής-αντοχής HT300 ή χάλυβα υψηλής-ποιότητας Q345, εξισορρόπησης ακαμψίας και αντίστασης παραμόρφωσης. τυποποιημένη σχεδίαση οπών πλέγματος στην επιφάνεια του τραπεζιού, με βασικές προδιαγραφές στρογγυλών οπών φ16mm ή φ28mm και ανοχή θέσης οπής Μικρότερη ή ίση με ±0,05mm, εξασφαλίζοντας ακριβή ευθυγράμμιση του εξαρτήματος. και φέρουσα ικανότητα-υψηλού φορτίου πλατφόρμας, με συνολική παραμόρφωση Μικρότερη ή ίση με 0,5 mm υπό ονομαστικό φορτίο 2 τόνων, αποτρέποντας την παραμόρφωση της πλατφόρμας από το να επηρεάσει την ακρίβεια της συγκόλλησης.

 Η διεπαφή προσαρμογέα ρομπότ είναι μια κρίσιμη γέφυρα για τη δυνατότητα συνεργασίας μεταξύ της πλατφόρμας και των βιομηχανικών ρομπότ, διασφαλίζοντας αποτελεσματική μετάδοση δεδομένων και εντολών. Οι βασικές παράμετροι περιλαμβάνουν: πλήρη συμβατότητα με τις κύριες βιομηχανικές μάρκες ρομπότ όπως ABB, KUKA και FANUC. υποστήριξη για πρωτόκολλα επικοινωνίας βιομηχανικού διαύλου όπως EtherCAT και Profinet, με καθυστέρηση απόκρισης μετάδοσης δεδομένων<10ms; and a pre-reserved standardized installation position for rapid robot assembly, disassembly, and debugging.

 Το στοιχείο ανίχνευσης υψηλής Οι βασικές παράμετροι περιλαμβάνουν: εξοπλισμένο με αισθητήρα μετατόπισης λέιζερ, επίτευξη ακρίβειας ανίχνευσης ±0,01 mm, επιτρέποντας-αναγνώριση σε πραγματικό χρόνο των αποκλίσεων της θέσης συγκόλλησης και ώθηση του συστήματος σε αυτόματη αντιστάθμιση. και μια ενσωματωμένη μονάδα επιθεώρησης όρασης που μπορεί να παρακολουθεί βασικούς δείκτες όπως το πλάτος και το βάθος διείσδυσης ηλεκτρονικά, ενεργοποιώντας αμέσως προειδοποιήσεις ή εντολές διακοπής κατά την ανίχνευση ελαττωμάτων όπως πορώδες ή ρωγμές.

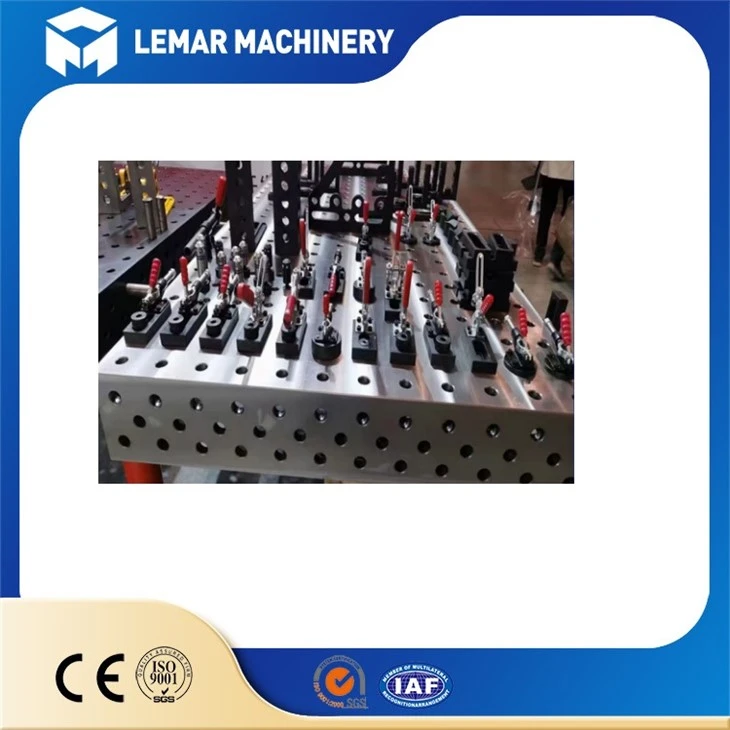

 Το αρθρωτό σύστημα στερέωσης είναι το βασικό συστατικό για την ταχεία σύσφιξη και εναλλαγή του τεμαχίου εργασίας, προσαρμόσιμο σε σενάρια παραγωγής μικρής-παρτίδας, πολλών-ποικιλιών. Οι βασικές του παράμετροι περιλαμβάνουν: τυποποιημένα αξεσουάρ, όπως καρφίτσες τοποθέτησης, γρήγοροι σφιγκτήρες και ρυθμιζόμενα μπλοκ στήριξης. Χρόνος εναλλαγής εργαλείων για διαφορετικά τεμάχια Λιγότερο ή ίσο με 10 λεπτά, μειώνοντας σημαντικά τον κύκλο προετοιμασίας της παραγωγής. και δύναμη ασφάλισης ενός μόνο πείρου τοποθέτησης Μεγαλύτερη ή ίση με 5 τόνους, εξασφαλίζοντας μη μετατόπιση ή χαλάρωση κατά τη συγκόλληση βαρέων τεμαχίων εργασίας.

 Αυξημένη Αποδοτικότητα: Ο χρόνος σύσφιξης μειώνεται κατά 70-90%. Ο χρόνος προετοιμασίας εργαλείων μειώθηκε από ημέρες σε ώρες. υποστηρίζει την ταυτόχρονη σύσφιξη πολλών τεμαχίων.

 Εγγυημένη Ακρίβεια: Επαναλαμβανόμενη ακρίβεια τοποθέτησης 0,02-0,05 mm. Μειωμένη δυσκολία στον έλεγχο της παραμόρφωσης συγκόλλησης. Εξασφαλίζει συνέπεια στα προϊόντα παρτίδας.

 Οικονομική Αποδοτικότητα: Υψηλότερη αρχική επένδυση, αλλά σημαντικές μακροπρόθεσμες-αποδόσεις. Επαναχρησιμοποιήσιμα εξαρτήματα στερέωσης. Μειωμένος αποθηκευτικός χώρος για ειδικά εργαλεία.

  Ευκαμψία: Προσαρμόσιμο σε πολλαπλές-ποικιλίες, μικρές-παρτίδες. Υποστηρίζει γρήγορη αλλαγή προϊόντος. Συμβατό με ρομποτική ενσωμάτωση συγκόλλησης.
