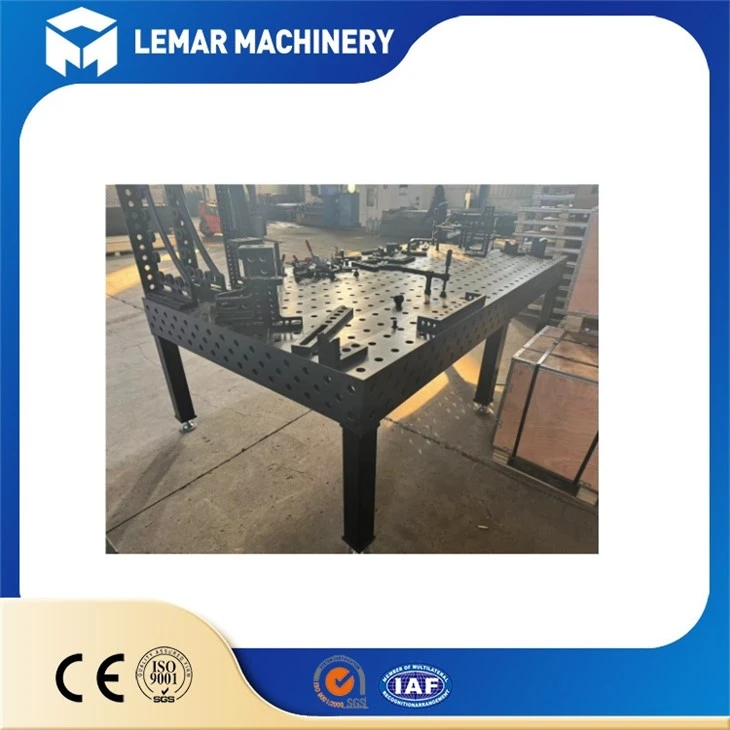

Τραπέζια συγκόλλησης με φωτιστικά
Εφαρμογή: Συγκόλληση & Συναρμολόγηση
Διαδικασία: Μηχανική CNC
Επεξεργασία επιφάνειας: Κανονική/Νιτριδωμένη
Τύπος: 3D
Μάρκα: Lemar
Περιγραφή προϊόντων
Τα τραπέζια συγκόλλησης με εξαρτήματα αποτελούνται από μια επίπεδη επιφάνεια εργασίας συγκόλλησης και τα αντίστοιχα εξαρτήματα συγκόλλησης. Η κύρια λειτουργία τους είναι να παρέχουν μια σταθερή αναφορά τοποθέτησης και ασφαλή λύση σύσφιξης για συγκόλληση τεμαχίων εργασίας, βελτιώνοντας σημαντικά την ακρίβεια, την αποτελεσματικότητα και την ασφάλεια των εργασιών συγκόλλησης. Χρησιμοποιούνται ευρέως στην επεξεργασία μετάλλων, στην κατασκευή ανταλλακτικών αυτοκινήτων, στην παραγωγή μεταλλικών κατασκευών και σε άλλες εφαρμογές.
Προδιαγραφές και αριθμός μοντέλου
Τα τραπέζια συγκόλλησης με φωτιστικά χωρίζονται κυρίως σε δύο σειρές: D16 και D28. Η σειρά D16 διαθέτει ως επί το πλείστον απόσταση πλέγματος 50×50mm, ενώ η σειρά D28 διαθέτει ως επί το πλείστον απόσταση πλέγματος 100×100mm, που φιλοξενεί διαφορετικά μεγέθη εξαρτημάτων εργαλείων.
βασικά στοιχεία
Υλικά και Χειροτεχνία: Το βασικό υλικό είναι συνήθως υψηλής-ανθρακοχάλυβας, ανοξείδωτος χάλυβας ή χυτοσίδηρος. Η επιφάνεια γυαλίζεται, σκληρύνεται ή νιτρώνεται για να εξασφαλιστεί η επιπεδότητα και η αντοχή στη φθορά. Οι επιτραπέζιες επιφάνειες από χυτοσίδηρο προσφέρουν καλή απόσβεση κραδασμών, κατάλληλες για συγκόλληση υψηλής ακρίβειας-. Οι επιφάνειες από ανθρακούχο χάλυβα έχουν χαμηλότερο κόστος και μπορούν να προσαρμοστούν σε συγκεκριμένες διαστάσεις. Οι επιτραπέζιες επιφάνειες από ανοξείδωτο χάλυβα είναι κατάλληλες για υγρά ή διαβρωτικά περιβάλλοντα εργαστηρίου.
Στατική Σχεδιασμός: Η επιφάνεια του τραπεζιού έχει αυστηρά επίπεδη επιφάνεια. Ορισμένα προϊόντα διαθέτουν υποδοχές T-, οπές με σπείρωμα ή οπές τοποθέτησης στην επιφάνεια για γρήγορη εγκατάσταση και ρύθμιση των εξαρτημάτων. Οι άκρες της επιφάνειας του τραπεζιού είναι συχνά λοξότμητες για να αποτρέψουν τις αιχμηρές άκρες να τραυματίσουν τους χειριστές.
Επίπεδα Ακρίβειας: Ανάλογα με την εφαρμογή, ταξινομούνται σε τυπικής ποιότητας (σφάλμα επιπεδότητας Μικρότερο από ή ίσο με 0,5 mm/m), σε βαθμό ακριβείας (Μικρότερο ή ίσο με 0,1 mm/m) και σε εξαιρετικά-βαθμό ακριβείας (Μικρότερο ή ίσο με 0,05 mm/m), κατάλληλο για γενική συγκόλληση, εξοπλισμό προσυγκόλλησης και συγκόλληση εξαρτημάτων αυτοκινήτου, αντίστοιχα.
Ταιριαστά εξαρτήματα συγκόλλησης
Εξαρτήματα σύσφιξης: Όπως οι γρήγοροι σφιγκτήρες, οι πρέσες και οι σφιγκτήρες μπουλονιών, χρησιμοποιούν μηχανική δύναμη για να στερεώσουν σταθερά το τεμάχιο εργασίας στο τραπέζι εργασίας, αντιστέκονται στη θερμική παραμόρφωση και κραδασμούς κατά τη συγκόλληση και διασφαλίζοντας την ακρίβεια της συγκόλλησης.
Υποστηρικτικά φωτιστικά: Όπως ρυθμιζόμενες βάσεις στήριξης και γρύλοι, χρησιμοποιούνται για τη στήριξη μεγάλων ή ακανόνιστου σχήματος τεμαχίων εργασίας, διατηρώντας την οριζόντια ή κατακόρυφη θέση του τεμαχίου εργασίας και προσαρμόζονται στη συγκόλληση σύνθετων δομικών στοιχείων.
Αρθρωτά φωτιστικά: Αποτελούνται από πολλές τυποποιημένες μονάδες στερέωσης, αυτές μπορούν να συνδυαστούν με ευελιξία για να καλύψουν τις ανάγκες συγκόλλησης πολλών-μικρών-παρτίδων τεμαχίων εργασίας, επιτρέποντας ταχεία εναλλαγή εργαλείων.
Αρχή και διαδικασία λειτουργίας
Σχεδιασμός Λύσης: Με βάση το μοντέλο CAD του τεμαχίου εργασίας, η διάταξη του εξαρτήματος προσομοιώνεται σε εξειδικευμένο λογισμικό (όπως η μονάδα συγκόλλησης Elena ή CATIA).
Ταχεία συναρμολόγηση: Τα τυπικά δομοστοιχεία εγκαθίστανται στις οπές του πλέγματος της πλατφόρμας σύμφωνα με το σχέδιο, όπως "δομικά τετράγωνα", χωρίς να απαιτείται ειδική κατεργασία.
Ευέλικτη Ρύθμιση: Αντικαθιστώντας ή προσαρμόζοντας τις θέσεις της μονάδας, το σύστημα μπορεί να προσαρμοστεί σε νέα τεμάχια εργασίας, επιτρέποντας πολλαπλές χρήσεις μιας ενιαίας πλατφόρμας.
Έλεγχος Ακρίβειας: Βασιζόμενο στην υψηλή επιπεδότητα της πλατφόρμας (συνήθως ±0,05mm/m) και στην ακρίβεια θέσης οπής (±0,02mm), το σύστημα εξασφαλίζει επαναλαμβανόμενη ακρίβεια τοποθέτησης για συγκόλληση.
Ισχύοντα σενάρια
Συγκόλληση δομικών εξαρτημάτων: πλαίσιο, πλαίσιο, πλαίσιο πόρτας, βραχίονας κ.λπ.
Συγκόλληση λαμαρίνας: Διάφορα ντουλάπια, κουτιά και καλύμματα.
Αεροδιαστημική: Σκελετοί καθισμάτων αεροσκαφών, μικρά εξαρτήματα ατράκτου.
αυτοκινητοβιομηχανία: Υποπλαίσιο, βραχίονες ελέγχου, κουτιά μπαταριών κ.λπ. (αυτά είναι ιδιαίτερα σημαντικά κατά την παραγωγή πρωτοτύπων και την κατασκευή μικρής- κλίμακας.)
Μηχανήματα κατασκευής: Καμπίνα, μπούμα και άλλα μικρότερα εξαρτήματα εκσκαφέων και φορτωτών.
Διδασκαλία και έρευνα και ανάπτυξη: Είναι μια ιδανική πλατφόρμα εκπαίδευσης και ανάπτυξης προϊόντων.
Τυπική ροή εργασίας
Σχεδιασμός Διαδικασιών: Οι μηχανικοί σχεδιάζουν το βέλτιστο σχήμα διάταξης εξαρτημάτων με βάση το τρισδιάστατο μοντέλο του προϊόντος χρησιμοποιώντας εξειδικευμένο λογισμικό (ή προσομοιώνοντας απευθείας στον πάγκο εργασίας).
Ρύθμιση πάγκου εργασίας: Ο χειριστής, ακολουθώντας το διάγραμμα διάταξης, εγκαθιστά τις απαραίτητες ακίδες τοποθέτησης, μπλοκ στήριξης, σφιγκτήρες κ.λπ., στον πάγκο εργασίας στις καθορισμένες συντεταγμένες, όπως "οικοδόμηση με μπλοκ" και τα σφίγγει με ένα δυναμόκλειδο.
Σύσφιξη τεμαχίου εργασίας: Το ακατέργαστο τεμάχιο εργασίας τοποθετείται στη θέση του, πιέζεται πάνω στα στοιχεία τοποθέτησης και, στη συνέχεια, οι σφιγκτήρες ταχείας-ασφάλισης σφίγγονται διαδοχικά.
Συγκόλληση: Πραγματοποιείται ρομποτική ή χειροκίνητη συγκόλληση. Λόγω της ακριβούς τοποθέτησης, είναι συχνά δυνατή-συνεχής συγκόλληση υψηλής απόδοσης.
Αποσυναρμολόγηση και εναλλαγή: Οι σφιγκτήρες απελευθερώνονται και το συγκολλημένο τμήμα αφαιρείται. Μετά τον καθαρισμό του πάγκου εργασίας, τα εξαρτήματα μπορούν να επαναρυθμιστούν για το επόμενο τεμάχιο εργασίας.
Φωτογραφίες πελατών
Αγαπητοί παγκόσμιοι συνεργάτες και πελάτες,
Στον κόσμο της κατασκευής ακριβείας, ο μετασχηματισμός ενός σχεδίου από το σχέδιο στην πραγματικότητα ξεκινά με ένα απολύτως σταθερό και ακριβές σημείο αναφοράς. Αυτός είναι ακριβώς ο τομέας με τον οποίο ασχολούμαστε βαθιά για δεκαετίες - δεν είμαστε μόνο οι κατασκευαστές πάγκων εργασίας συγκόλλησης, αλλά και οι ειδικοί στην παροχή παγκόσμιων λύσεων εργαλείων υψηλών-τελών.
Κατανοούμε πλήρως την πλήρη σημασία και την ευθύνη της λέξης «εξαγωγή». Για εμάς, η παράδοση μιας επίπεδης πλατφόρμας D28 βάρους αρκετών τόνων ή ενός σύνθετου τραπεζιού 3D συγκόλλησης από το εργαστήριό μας στη γραμμή παραγωγής σας στην άλλη πλευρά του ωκεανού ανέπαφη, δεν είναι λιγότερο περίπλοκη και ακριβής από την ίδια τη διαδικασία κατασκευής. Για το σκοπό αυτό, έχουμε δημιουργήσει ένα απρόσκοπτο διεθνές σύστημα λειτουργίας:
Ξεκινώντας από τη συσκευασία, προστατεύουμε την επένδυσή σας με στρατιωτικά πρότυπα-. Κάθε συσκευή είναι συσκευασμένη σε ένα πλήρως κλειστό ξύλινο κουτί με τυπική IPPC, μη επεξεργασμένο με φυτοφάρμακα-, με επαγγελματική στεγανοποίηση, προστασία από τη σκουριά και στερέωση στο εσωτερικό. Κατανοούμε τις σκληρές συνθήκες της θαλάσσιας μεταφοράς, επομένως η λύση συσκευασίας μας στοχεύει αποκλειστικά στη «διατήρηση της ίδιας κατάστασης κατά την άφιξη με τη στιγμή της κατασκευής».
Γνωρίζουμε καλά τις γλώσσες και τους κανόνες του παγκόσμιου εμπορίου. Από την ακριβή ταξινόμηση κωδικών HS, τα πλήρη έγγραφα εξαγωγής (συμπεριλαμβανομένων των δηλώσεων ξύλινων συσκευασιών σύμφωνα με το ISPM-15), μέχρι την προσαρμογή των εγγράφων συμμόρφωσης όπως CE και OSHA για διαφορετικές αγορές, διασφαλίζουμε για εσάς μια ομαλή και απρόσκοπτη διαδικασία εκτελωνισμού. Έχουμε δημιουργήσει στρατηγικές συνεργασίες με τους κορυφαίους συνεργάτες logistics στον κόσμο για να σας παρέχουμε τις βέλτιστες λύσεις μεταφοράς από πόρτα σε πόρτα.
Αυτό που παραδίδουμε δεν είναι μόνο τα προϊόντα, αλλά και η επαληθευμένη γνώση της διαδικασίας. Κορυφαίοι κατασκευαστές, προμηθευτές αεροδιαστημικής,-υψηλού επιπέδου εργοστάσια καλουπιών αυτοκινήτων και κέντρα Ε&Α από περισσότερες από 200 χώρες μας επέλεξαν. Έχουμε συσσωρεύσει πολύτιμη εμπειρία στην αντιμετώπιση διαφόρων περίπλοκων καταστάσεων και είμαστε πρόθυμοι να ενσωματώσουμε αυτήν τη γνώση στη συμβουλευτική σας-πώληση και στην υποστήριξη της διαδικασίας, βοηθώντας σας να μεγιστοποιήσετε τις δυνατότητες της πλατφόρμας.
Σχετικά με εμάς
Η Wuxi Lemar Machinery Equipments Co., Ltd. είναι ένα έξυπνο σύστημα παραγωγής που ενσωματώνει Ε&Α, σχεδιασμό.
Η Wuxi Lemar Welding Equipments Co., Ltd. είναι μια πασίγνωστη εγχώρια επιχείρηση που έχει παράγει εξοπλισμό χαλύβδινων δομών, τραπέζι συγκόλλησης 3D, κιτ τραπεζιών συγκόλλησης αρθρωτών και άλλα πλήρη σετ εξοπλισμού συγκόλλησης.
Διεύθυνση: No.505 Jiefang Road, Liangxi District, Wuxi City, Κίνα
Επίσημος ιστότοπος: www.lemarmachine.com
Τηλ/Whatsapp/wechat:+86 18006193916
Διεύθυνση ηλεκτρονικού ταχυδρομείου: amywang@lemarmetal.com
01
Υψηλής Ποιότητας
Το ενσωματωμένο εργοστάσιο έχει ισχυρή παραγωγική ικανότητα και είναι σε θέση να καλύψει τις προσαρμοσμένες απαιτήσεις για διάφορους σταθμούς συγκόλλησης.
02
Προηγμένος Εξοπλισμός
Διαθέτοντας προηγμένες τεχνολογίες παραγωγής για Τραπέζια Συγκόλλησης με Εξαρτήματα, συμπεριλαμβανομένης, ενδεικτικά, της νιτρίωσης πλάσματος κ.λπ.
03
Επαγγελματική ομάδα
Η εταιρεία διαθέτει 16 χρόνια πλούσια εμπειρία στην παραγωγή και εξαγωγή, με πάνω από 100 έμπειρους υπαλλήλους.
04
Προσαρμοσμένη εξυπηρέτηση
Με τέλεια-υπηρεσία μετά την πώληση, περίοδο εγγύησης ενός- έτους και λύσεις εφ' όρου ζωής για ερωτήσεις πελατών
