Τρισδιάστατος πίνακας υποστήριξης συγκόλλησης υψηλής ακρίβειας
Εφαρμογή: Συγκόλληση & Συναρμολόγηση
Διαδικασία: Μηχανική CNC
Επεξεργασία επιφάνειας: Κανονική/Νιτριδωμένη
Τύπος: 3D
Μάρκα: Lemar
εισαγωγή προϊόντος
|
Τρισδιάστατος πίνακας υποστήριξης συγκόλλησης υψηλής ακρίβειας |
Το Τρισδιάστατο Τραπέζι Υποστήριξης Συγκόλλησης Υψηλής Ακρίβειας είναι ένα αρθρωτό, υψηλής{1}}ακρίβειας και γρήγορα αναδιαμορφώσιμο σύστημα τοποθέτησης και σύσφιξης συγκόλλησης που χρησιμοποιείται για την ακριβή στερέωση και υποστήριξη διαφόρων τεμαχίων εργασίας σε τρισδιάστατο χώρο, επιτρέποντας αποτελεσματική συγκόλληση και συναρμολόγηση υψηλής ακρίβειας.
Μεγάλης κλίμακας επιχείρηση
ευρεία εφαρμογή της τεχνολογίας
υψηλής ποιότητας-προσαρμοσμένες υπηρεσίες
Υψηλής ποιότητας
προηγμένο εξοπλισμό
επαγγελματική ομάδα
μία- λύση
Σειρά προϊόντων
Σειρά D16
1. Προδιαγραφές πλέγματος επιφάνειας πάγκου εργασίας: 100x100±0,05mm (σειρά D28). Γραμμές κλίμακας 1 mm σε καθεμία από τις δύο παρακείμενες πλευρές του πάγκου εργασίας στις κατευθύνσεις X και Y.
2. Διάμετρος οπής και ακρίβεια: φ28,15±0,03mm (σειρά D28)
3. Διάσταση οπών: 100±0,03 mm (σειρά D28)
4. Επιπεδότητα: 0,1mm/m²
5. Καθετότητα: 0,1mm/200mm
6. Παραλληλισμός: 0,1mm/1000mm
7. Παραλληλισμός και καθετότητα (παρακείμενες πλευρές): 0,1/1000mm
8. Φινίρισμα επιφάνειας πλατφόρμας: 1,6μm
9. Υποστήριξη πλατφόρμας: Τύπος ποδιού: 2T/m², Τύπος πλαισίου: 3T/m²
Σειρά D28
1. Προδιαγραφές πλέγματος επιφάνειας πάγκου εργασίας: 50X50±0,05mm (σειρά D16). Γραμμές κλίμακας 1 mm σε καθεμία από τις δύο παρακείμενες πλευρές του πάγκου εργασίας στις κατευθύνσεις X και Y.
2. Διάμετρος οπής και ακρίβεια: φ16,15±0,03mm (σειρά D16)
3. Διάσταση οπών: 50±0,03 mm (σειρά D16)
4. Επιπεδότητα: 0,1mm/m²
5. Καθετότητα: 0,1mm/200mm
6. Παραλληλισμός: 0,1mm/1000mm
7. Παραλληλισμός και καθετότητα (παρακείμενες πλευρές): 0,1/1000mm
8. Φινίρισμα επιφάνειας πλατφόρμας: 1,6μm
9. Υποστήριξη πλατφόρμας: Τύπος ποδιού: 2T/m², Τύπος πλαισίου: 3T/m²
| Διαστάσεις (μήκος × πλάτος) | Υλικό πάγκου | φέρουσα ικανότητα- | Επιφανειακή σκληρότητα |
| 1000 × 1200 mm | HT300/Q355 | 5~20 τόνοι/m² | HRC55~65 (μετά την νιτροποίηση)m/200mm |
| 1000 × 1500 mm | HT300/Q355 | 5~20 τόνοι/m² | HRC55~65 (μετά την νιτροποίηση) |
| 1000 × 2000 mm | HT300/Q355 | 5~20 τόνοι/m² | HRC55~65 (μετά την νιτροποίηση) |
| 1200 × 2000 mm | HT300/Q355 | 5~20 τόνοι/m² | HRC55~65 (μετά την νιτροποίηση) |
| 1200 × 2400 mm | HT300/Q355 | 5~20 τόνοι/m² | HRC55~65 (μετά την νιτροποίηση) |
| 1200 × 3000 mm | HT300/Q355 | 5~20 τόνοι/m² | HRC55~65 (μετά την νιτροποίηση) |
| 2000 × 2400 mm | HT300/Q355 | 5~20 τόνοι/m² | HRC55~65 (μετά την νιτροποίηση) |
| 1500 × 2000 mm | HT300/Q355 | 5~20 τόνοι/m² | HRC55~65 (μετά την νιτροποίηση) |
| 1500 × 2400 mm | HT300/Q355 | 5~20 τόνοι/m² | HRC55~65 (μετά την νιτροποίηση) |
| 1500 × 3000 mm | HT300/Q355 | 5~20 τόνοι/m² | HRC55~65 (μετά την νιτροποίηση) |
| 2000 × 2400 mm | HT300/Q355 | 5~20 τόνοι/m² | HRC55~65 (μετά την νιτροποίηση) |
| 2400 × 3000 mm | HT300/Q355 | 5~20 τόνοι/m² | HRC55~65 (μετά την νιτροποίηση) |
| 4000 × 2000 mm | HT300/Q355 | 5~20 τόνοι/m² | HRC55~65 (μετά την νιτροποίηση) |
Βίντεο προϊόντος
Βασική αρχή λειτουργίας
- Τρισδιάστατη τοποθέτηση: Χρησιμοποιώντας ένα σύστημα οπών-και τυπικών μονάδων, το τεμάχιο εργασίας τοποθετείται γρήγορα και με ακρίβεια στις κατευθύνσεις X (αριστερά/δεξιά), Y (εμπρός/πίσω) και Z (πάνω/κάτω), δημιουργώντας ένα σταθερό σύστημα συντεταγμένων 3D.
- Αρθρωτή συναρμολόγηση: Όπως και η "συγκόλληση Lego", τα εργαλεία για διαφορετικά τεμάχια εργασίας μπορούν να διαμορφωθούν εκ νέου μέσα σε λίγα λεπτά χρησιμοποιώντας γρήγορες-ακίδες/μπουλόνια ασφάλισης, εξαλείφοντας την ανάγκη επανασχεδιασμού και κατασκευής εξειδικευμένων εξαρτημάτων.
- Άκαμπτη υποστήριξη: Η πλατφόρμα υψηλής ακαμψίας και οι μονάδες συνεργάζονται για να αντιστέκονται στη θερμική παραμόρφωση συγκόλλησης και στη βαρύτητα, διασφαλίζοντας σταθερότητα διαστάσεων του τεμαχίου εργασίας και ελεγχόμενες γεωμετρικές ανοχές κατά τη συγκόλληση.
Αυτοματισμός και έξυπνη προσαρμογή
- Οι τρισδιάστατοι σταθμοί συγκόλλησης είναι ιδανικοί για αναβαθμίσεις αυτοματισμού:
Μπορεί να συνδυαστεί με ρομπότ συγκόλλησης/ρομποτικού βραχίονα
Μπορεί να εξοπλιστεί με ρυθμιστές θέσης, περιστροφικά τραπέζια και ανακλινόμενα πλαίσια
Σύνδεση πολλαπλών-πλατφορμών για τη δημιουργία αυτοματοποιημένων σταθμών εργασίας συγκόλλησης
Μπορεί να χρησιμοποιηθεί σε ρομποτικά εξαρτήματα συγκόλλησης και εύκαμπτες γραμμές παραγωγής
Ιδανικός εξοπλισμός μετάβασης από τη χειροκίνητη συγκόλληση μικρής-παρτίδας στην αυτοματοποιημένη μαζική παραγωγή.
- Υποστηριζόμενες διαδικασίες συγκόλλησης:
MIG/MAG CO2 θωρακισμένη συγκόλληση με αέριο
Συγκόλληση TIG TIG
Συγκόλληση πλάσματος
Αντιστασιακή συγκόλληση/Σημική συγκόλληση
Συγκόλληση με Λέιζερ
Ενσωματωμένη συγκόλληση + συναρμολόγηση + επιθεώρηση + Λειτουργία λείανσης
Πλεονεκτήματα της εταιρείας
Εξαιρετικά-κατασκευή υψηλής ακρίβειας, χωρίς παραμόρφωση κατά τη διάρκεια-μακροχρόνιας χρήσης.
Κατασκευασμένο από-χυτοσίδηρο υψηλής αντοχής και υποβληθεί σε πολλαπλές επεξεργασίες γήρανσης για την εξάλειψη της εσωτερικής πίεσης, το τραπέζι εργασίας έχει υποστεί ακριβή απόξεση και λείανση. Διαθέτει υψηλή ακρίβεια τοποθέτησης για το σύστημα οπών, εξαιρετική επιπεδότητα και ακρίβεια επαναλαμβανόμενης τοποθέτησης, ικανοποιώντας τις απαιτήσεις της συγκόλλησης υψηλής ακρίβειας και της ρομποτικής συγκόλλησης και άλλων σεναρίων υψηλών-απαιτήσεων.
Ευέλικτη αρθρωτή σχεδίαση,-πλήρης διαμόρφωση μιας στάσης
Παρέχετε ένα πλήρες τρισδιάστατο ευέλικτο σύστημα συγκόλλησης, που περιλαμβάνει πάγκο εργασίας, εξαρτήματα τοποθέτησης, εξαρτήματα σύσφιξης, εξαρτήματα στήριξης, μηχανισμούς γρήγορου ασφάλισης και μια πλήρη σειρά τυπικών μονάδων. Ένα σετ εργαλείων μπορεί να προσαρμοστεί σε πολλαπλές προδιαγραφές και ποικιλίες τεμαχίων εργασίας, μειώνοντας σημαντικά το κόστος εργαλείων και τον χρόνο μετάβασης για τους πελάτες.
Υποστήριξη προσαρμογής και ενσωμάτωσης με αυτοματισμό
Με βάση το μέγεθος του τεμαχίου εργασίας, τη φέρουσα ικανότητα-φόρτωσης και τις συνθήκες εργασίας, μπορούμε να παρέχουμε προσαρμοσμένες διαστάσεις, πλατφόρμες συναρμολόγησης, στηρίγματα, τροχούς, ρυθμιστές θέσης, σταθμούς εργασίας ρομπότ και συνολικές λύσεις. Αυτό επιτρέπει την ομαλή μετάβαση από τη χειροκίνητη συγκόλληση σε μια αυτοματοποιημένη γραμμή παραγωγής.
Βελτιώστε το σύστημα υπηρεσιών εξωτερικού εμπορίου και γίνετε φιλικοί προς τους πελάτες του εξωτερικού
Παρέχετε επαγγελματική τεχνική επικοινωνία στα αγγλικά, ασφαλή συσκευασία για ξύλινες θήκες, γρήγορο εκτελωνισμό και αποστολή,-τεχνική υποστήριξη μετά την πώληση και καθοδήγηση λύσεων. Εξυπηρετήστε πολλούς πελάτες σε όλο τον κόσμο, με σταθερή φήμη.

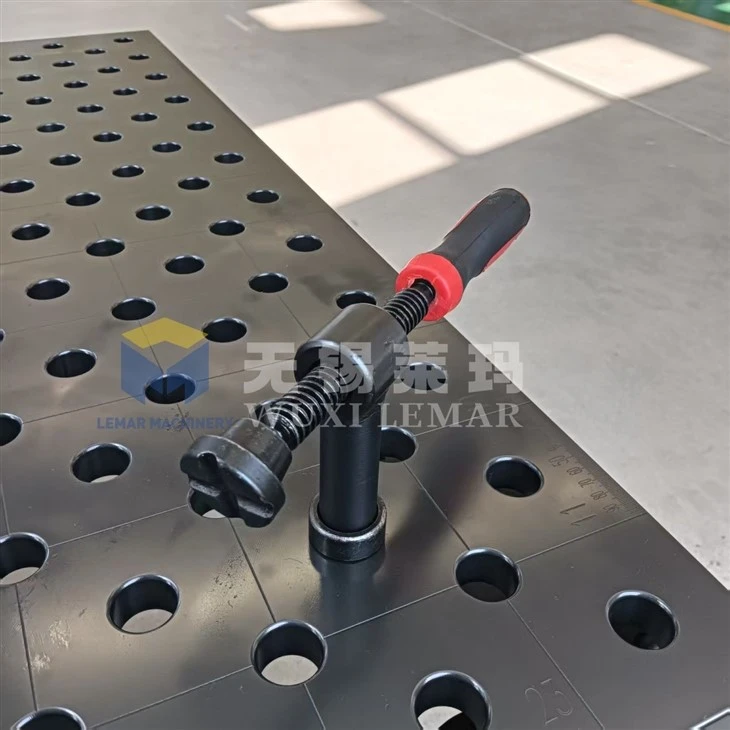

Προϊόν πραγματικές εικόνες λήψης
