Modular 3D Build Plate
Εφαρμογή: Συγκόλληση & Συναρμολόγηση
Διαδικασία: Μηχανική CNC
Επεξεργασία επιφάνειας: Κανονική/Νιτριδωμένη
Τύπος: 3D
Μάρκα: Lemar
Περιγραφή προϊόντων
|

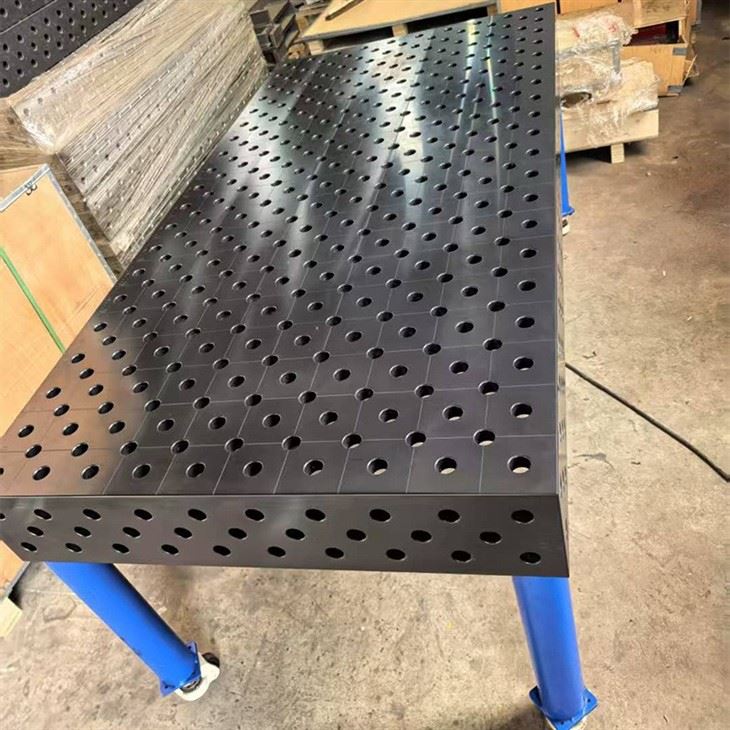

Modular 3D Build Plate |
Το Modular 3D Build Plate είναι μια υψηλής Μέσω ενός συστήματος οπών με ακρίβεια τοποθετημένες ομοιόμορφα κατανεμημένες σε όλη την επιφάνεια του τραπεζιού και σε συνδυασμό με τυποποιημένους σφιγκτήρες, πείρους τοποθέτησης, εξαρτήματα στήριξης και άλλα μέρη, επιτρέπει την ταχεία κατασκευή εργαλείων για τοποθέτηση, σύσφιξη, συναρμολόγηση, συγκόλληση και επιθεώρηση οποιουδήποτε τεμαχίου εργασίας σε τρισ{4}διάστατο χώρο. Αυτό εξαλείφει την ανάγκη σχεδιασμού και κατασκευής ειδικών εξαρτημάτων για κάθε νέο προϊόν, επιτρέποντας ευέλικτες, ευέλικτες και γρήγορες αλλαγές στην παραγωγή.
Μεγάλης κλίμακας επιχείρηση
ευρεία εφαρμογή της τεχνολογίας
υψηλής ποιότητας-προσαρμοσμένες υπηρεσίες
Υψηλής ποιότητας
γρήγορη παράδοση για τους διανομείς μας στο globad
προηγμένο εξοπλισμό
γρήγορη παράδοση για τους διανομείς μας στο globad
επαγγελματική ομάδα
γρήγορη παράδοση για τους διανομείς μας στο globad
μία- λύση
γρήγορη παράδοση για τους διανομείς μας στο globad
Σειρά προϊόντων
Σειρά D16
Διάμετρος οπής (D): Φ16mm (Ανοχή φ16.065 - φ16,149mm)
Βήμα οπής: 50±0,05 mm
Γραμμές πλέγματος: 50×50 mm
Ακρίβεια τοποθέτησης: ±0,05mm
Ύψος πλευράς: 100mm/150mm
Επιπεδότητα: Μικρότερη ή ίση με 0,1 mm/m
Καθετότητα: 0,05mm/200mm
Επιφανειακή Σκληρότητα: HRC45 (μετά την επεξεργασία εναζώτου)
Τραχύτητα Επιφάνειας: Ra3,2μm
Σειρά D28
Διάφραγμα (D): Φ28mm (Ανοχή φ28.065 - φ28,149mm)
Διάσταση οπών: 100±0,05 mm
Γραμμές πλέγματος: 100×100 mm
Ακρίβεια τοποθέτησης: ±0,05mm
Ύψος πλευράς: 200mm
Επιπεδότητα: Μικρότερη ή ίση με 0,1 mm/m
Καθετότητα: 0,05mm/200mm
Επιφανειακή Σκληρότητα: HRC42-52 (μετά την επεξεργασία εναζώτου)
Τραχύτητα Επιφάνειας: Ra3,2μm
Δομή κόστους και απόδοση επένδυσης
1. Ανάλυση κόστους
Ένα-κόστος: Κύρια μονάδα πλατφόρμας + Τυπικό σετ εξαρτημάτων + Μεταφορά και εγκατάσταση
Μακροπρόθεσμο-κόστος: Σχεδόν κανένα κόστος συντήρησης, μόνο μικρή αντικατάσταση εξαρτημάτων φθοράς
Κρυφές αποταμιεύσεις: Ειδικά τέλη σχεδίασης εργαλείων, τέλη κατασκευής, τέλη αποθήκευσης, χρεώσεις χειροκίνητου εντοπισμού σφαλμάτων και κόστος εκ νέου επεξεργασίας για ελαττωματικά προϊόντα
2. Περίοδος Απόδοσης Επένδυσης
Για εταιρείες με παραγωγή πολλών-προϊόντων, μικρής-παρτίδας, η περίοδος απόσβεσης της επένδυσης είναι συνήθως 12–24 μήνες.
Για εταιρείες που παράγουν εξατομικευμένα προϊόντα-υψηλής προστιθέμενης αξίας-, το κόστος μπορεί να ανακτηθεί γρήγορα με τη μείωση του χρόνου παράδοσης και τη βελτίωση της ποιότητας.
Η μακροχρόνια-χρήση οδηγεί σε βιώσιμη μείωση του κόστους και βελτίωση της αποδοτικότητας, με αποτέλεσμα οι συνολικές αποδόσεις να ξεπερνούν κατά πολύ αυτές των παραδοσιακών εργαλείων κατά τη διάρκεια του κύκλου ζωής τους.
Safety Design and Human Factors Engineering
1. Σχεδιασμός Μηχανικής Ασφάλειας
Οι άκρες του τραπεζιού είναι στρογγυλεμένες και αμβλυμένες, χωρίς αιχμηρές γωνίες για την αποφυγή γρατσουνιών.
Η δομή του πλαισίου περικλείεται για προστασία, χωρίς εκτεθειμένες αιχμηρές συγκολλήσεις.
Η φέρουσα δομή- διαθέτει σχεδιασμό πλεονασμού ασφαλείας, με συντελεστή ασφαλείας 1,5 φορές ή περισσότερο από το ονομαστικό φορτίο.
Οι σφιγκτήρες έχουν σχέδια προστασίας από-χαλάρωση και υπερφόρτωση για την αποφυγή χαλάρωσης και πτώσης του τεμαχίου εργασίας.
2. Εργονομικός σχεδιασμός
Τυπικό ύψος εργασίας 800–850 mm, κατάλληλο για όρθια εργασία και μείωση της κόπωσης.
Προαιρετική λειτουργία ανύψωσης (χειροκίνητη/ηλεκτρική) για την υποδοχή χειριστών διαφορετικού ύψους και για συνεργασία με ρομπότ.
Το σχέδιο οπών στην επιφάνεια του τραπεζιού είναι ομοιόμορφα και εύλογα κατανεμημένο, επιτρέποντας τη σύσφιξη χωρίς τυφλά σημεία και παρέχοντας άφθονο χώρο λειτουργίας.
Τα κανάλια καλωδίων και σωλήνων αέρα είναι δεσμευμένα στο κάτω μέρος για την αποφυγή μπερδεμένων και ποδοπατισμένων καλωδίων και σωλήνων.
Δυνατότητα ενσωμάτωσης με αυτοματοποιημένο και έξυπνο εξοπλισμό
1. Ρομποτική Προσαρμογή Συγκόλλησης
Η επιφάνεια του τραπεζιού προσφέρει σταθερή ακρίβεια, χρησιμεύοντας ως εξωτερική αναφορά για τα ρομπότ, επιτρέποντας εξαιρετικά ακριβείς και επαναλαμβανόμενες διαδρομές συγκόλλησης.
Υποστηρίζει ενσωμάτωση με αυτόματους εναλλάκτες εργαλείων, αυτόματη τοποθέτηση και συστήματα αυτόματης σύσφιξης για ρομπότ.
Μπορεί να συνδυαστεί με ρυθμιστές θέσης, περιστροφικά τραπέζια και γραμμικούς άξονες για την κατασκευή εύκαμπτων αυτοματοποιημένων κυψελών συγκόλλησης.
2. Εφαρμογή Digital Fixture
Υποστηρίζει την εγκατάσταση συστημάτων σάρωσης 3D, ηλεκτρονικής επιθεώρησης και εντοπισμού θέσης όρασης.
Μπορεί να δημιουργηθεί μια βάση δεδομένων εξαρτημάτων, με διαφορετικούς συνδυασμούς εξαρτημάτων για διαφορετικά προϊόντα, επιτρέποντας την ανάκτηση με ένα-κλικ.
Κατάλληλο ως βασική πλατφόρμα στερέωσης για έξυπνα εργοστάσια, μη επανδρωμένα εργαστήρια και σκοτεινά εργοστάσια.
Υποστήριξη συμμόρφωσης, πιστοποίησης και τεκμηρίωσης
Διαθέσιμη Δήλωση Συμμόρφωσης CE
Διατίθενται πιστοποιητικά υλικού, αναφορές δοκιμών ακρίβειας και αναφορές ανακούφισης από το στρες ανόπτησης
Διατίθενται έγγραφα πιστοποίησης συστήματος διαχείρισης ποιότητας ISO 9001
Πλήρες σύνολο διαθέσιμων εγγράφων εκτελωνισμού εξαγωγής, συμπεριλαμβανομένου πιστοποιητικού προέλευσης, εμπορικού τιμολογίου, λίστας συσκευασίας και πιστοποιητικού υποκαπνισμού
Υποστηρίζει προσαρμογή OEM/ODM, συμπεριλαμβανομένου του μεγέθους, της διαμέτρου, του λογότυπου, του χρώματος και της συσκευασίας
Σχετικά με εμάς
Κατασκευή ποιότητας με ακρίβεια, κερδίζοντας το μέλλον με ευελιξία. Ειδικευόμαστε στην έρευνα, την ανάπτυξη, την κατασκευή και την παγκόσμια εξυπηρέτηση αρθρωτών τρισδιάστατων πλακών κατασκευής και ευέλικτου εξοπλισμού 3D συγκόλλησης. Χρησιμοποιώντας υψηλών-προδιαγραφών τρισδιάστατα τραπέζια συγκόλλησης ως βάση και τεχνολογία συμβατότητας διπλής-διαμέτρου D28/D16 ως πυρήνα, παρέχουμε στις παγκόσμιες εταιρείες κατασκευής μετάλλων σταθερές, αποτελεσματικές, έξυπνες και ευέλικτες λύσεις αρθρωτών εργαλείων. Από τη μηχανική κατεργασία ακριβείας κάθε πλατφόρμας έως τη σχολαστική δεξιοτεχνία κάθε εξαρτήματος, τηρούμε με συνέπεια τη δέσμευσή μας για ποιότητα, ενισχύοντας την έξυπνη κατασκευή με επαγγελματισμό και συνδέοντας με συνεργάτες μέσω εμπιστοσύνης. Βοηθάμε τους πελάτες μας να επιτύχουν αποτελεσματική παραγωγή και ευέλικτες αναβαθμίσεις, συνεργαζόμενοι για την οικοδόμηση ενός νέου επιπέδου βιομηχανικής παραγωγής.
