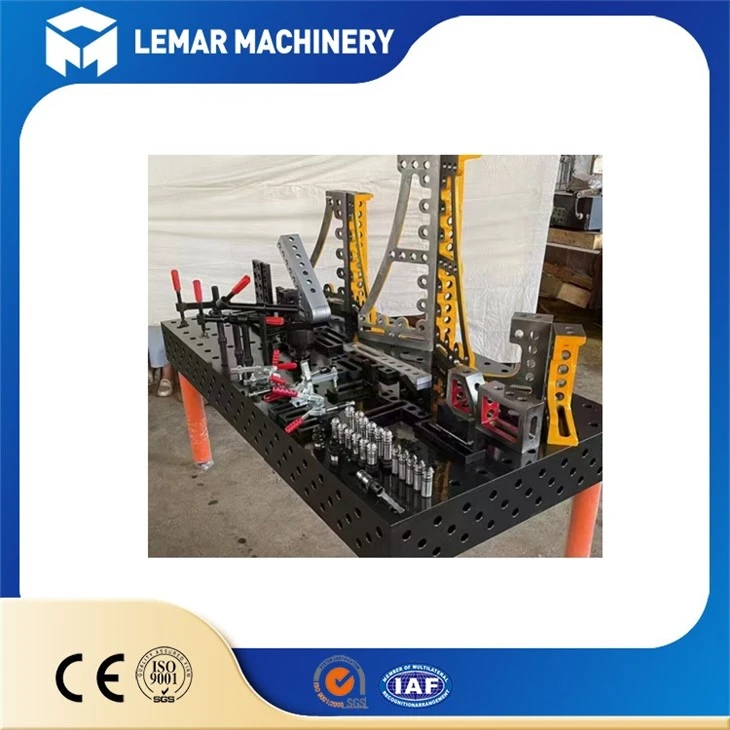

D16 Αρθρωτό τραπέζι συγκόλλησης

Υλικό: Χάλυβας/Χυτοσίδηρος
Εφαρμογή: Συγκόλληση & Συναρμολόγηση
Διαδικασία: Μηχανική CNC
Επεξεργασία επιφάνειας: Κανονική/Νιτριδωμένη
Τύπος: 3D
Μάρκα: Lemar

Αποστολή ερώτησής

Περιγραφή προϊόντων

Το D16 Modular Welding Tabble είναι μια ευέλικτη πλατφόρμα στερέωσης συγκόλλησης που βασίζεται σε ένα σύστημα πλέγματος οπών 16 mm. Διαθέτει γρήγορη τοποθέτηση, ευέλικτη διαμόρφωση και προσαρμοστικότητα σε πολλαπλά σενάρια και χρησιμοποιείται ευρέως σε διαδικασίες συγκόλλησης, συναρμολόγησης και επιθεώρησης μετάλλων. Είναι ένας τυποποιημένος βασικός εξοπλισμός για εργαστήρια και εργοτάξια.

Μεγάλης κλίμακας επιχείρηση

ευρεία εφαρμογή της τεχνολογίας

υψηλής ποιότητας-προσαρμοσμένες υπηρεσίες

Προδιαγραφές

Ουσία: Ένας-πάγκος εργασίας βαρέως τύπου επικεντρωμένος γύρω από ομοιόμορφα κατανεμημένες οπές 16 χιλιοστών-στην επιφάνεια εργασίας, χρησιμοποιώντας τυποποιημένα εξαρτήματα για γρήγορη σύσφιξη και τοποθέτηση του τεμαχίου εργασίας, διασφαλίζοντας ταυτόχρονα σταθερότητα συγκόλλησης και ευελιξία της διαδικασίας.
Πυρήνας σχεδίασης: Η διάμετρος οπής 16 mm χρησιμεύει ως διεπαφή γενικής χρήσης, με κοινή απόσταση οπών 50 mm ή 50,8 mm (2 ίντσες) σε μοτίβο πλέγματος, συμβατή με τα κύρια αξεσουάρ της σειράς System 16 και προσαρμόσιμη σε διαφορετικές ανάγκες που κυμαίνονται από μικρού έως μεσαίου μεγέθους δομικά στοιχεία.

Βασικά πλεονεκτήματα

Γρήγορη σύσφιξη και αλλαγή: Η χρήση καρφίδων εντοπισμού οπών 16 mm και γρήγορων σφιγκτήρων εξαλείφει τις κουραστικές ρυθμίσεις των παραδοσιακών εξαρτημάτων συγκόλλησης, βελτιώνοντας σημαντικά την απόδοση για μικρές-παρτίδες, πολλαπλών-παραγωγής.
Υψηλή-Τοποθέτηση ακριβείας: Η τυποποιημένη εφαρμογή μεταξύ οπών και αξεσουάρ εξασφαλίζει ακρίβεια τοποθέτησης ±0,1–0,2 mm, εξασφαλίζοντας συνέπεια στη συγκόλληση και τη συναρμολόγηση.
Συμβατότητα πολλαπλών{0}}λειτουργιών: Εκτός από τη συγκόλληση, μπορεί να επεκταθεί για κοπή, λείανση, επιθεώρηση, μηχανική συναρμολόγηση κ.λπ., και είναι συμβατό με διάφορες διαδικασίες όπως η συγκόλληση MIG/TIG/πλάσμα.
Ανθεκτικότητα και δυνατότητα συντήρησης: Η βαριά κατασκευή-αντέχει την κρούση και η επεξεργασία της επιφάνειας μειώνει τη δυσκολία καθαρισμού με πιτσίλισμα, εξασφαλίζοντας μακροχρόνια-χρήση χωρίς παραμόρφωση.
Αρθρωτή Επεκτασιμότητα: Συμβατό με μια πλήρη γκάμα αξεσουάρ, όπως μπλοκ στήριξης, γωνιακοί χάρακες, μπλοκ V-και γρήγοροι σφιγκτήρες, που προσαρμόζονται σε πολύπλοκα τεμάχια εργασίας και σύνθετες διαδικασίες.

Τυπικές προδιαγραφές και παράμετροι

Διαστάσεις τραπεζιού: 1000×1500mm, 1200×800mm, 1500×3000mm, κ.λπ., προσαρμόσιμο και αρθρωτό για να ταιριάζει σε διαφορετικά μεγέθη τεμαχίου εργασίας
Διάμετρος οπών / Διάσταση οπών: 16mm/50mm ή 50,8mm, Standard System 16, εξασφαλίζοντας συμβατότητα με διάφορα αξεσουάρ
Πάχος επιφάνειας εργασίας: 12–20 mm; Το μεγαλύτερο πάχος παρέχει μεγαλύτερη ακαμψία και αντοχή στην παραμόρφωση
Χωρητικότητα φόρτωσης: 500–2000 kg, τα βαρέα-μοντέλα μπορούν να φτάσουν τα 3000 kg, κατάλληλα για χοντρές πλάκες και μεγάλα δομικά εξαρτήματα
Ύψος τραπεζιού: 750–850 mm, εργονομικά σχεδιασμένο, ορισμένα μοντέλα διαθέτουν ρυθμιζόμενο ύψος
Επεξεργασία επιφανειών: νιτρίωση πλάσματος, γαλβανισμός εν θερμώ-, επίστρωση πούδρας, εξισορρόπηση αντοχής στη φθορά, αντοχή στη διάβρωση και κόστος

Κύρια σενάρια εφαρμογών

1. Συγκόλληση μερών λαμαρίνας μικρού και μεσαίου μεγέθους-
Εφαρμόσιμα τεμάχια εργασίας: περιβλήματα κιβωτίων διανομής, πάνελ ραφιών, λαμαρίνα μαγειρικών σκευών, εσωτερικά στηρίγματα αυτοκινήτων, εξαρτήματα μικρών γεωργικών μηχανημάτων
Πλεονεκτήματα: Ένα πυκνό πλέγμα με απόσταση οπών 16 mm (50 mm/50,8 mm) επιτρέπει την ακριβή τοποθέτηση των τεμαχίων κατεργασίας λεπτής λαμαρίνας. Σε συνδυασμό με γρήγορους σφιγκτήρες και γωνιακά σίδερα τοποθέτησης, αποτρέπει αποτελεσματικά την παραμόρφωση συγκόλλησης. Τα ελαφριά αξεσουάρ είναι κατάλληλα για συχνές αλλαγές, καλύπτοντας τις ανάγκες επεξεργασίας λαμαρίνας πολλών-ποικιλιών, μικρών- παρτίδων.
2. Συγκόλληση συναρμολόγησης δομικών εξαρτημάτων ακριβείας
Εφαρμόσιμα τεμάχια εργασίας: Πλαίσια εξοπλισμού αυτοματισμού, πλαίσια οργάνων δοκιμής, εξαρτήματα ιατρικών συσκευών, εξαρτήματα ακριβείας από ανοξείδωτο χάλυβα
Πλεονεκτήματα: Η ακρίβεια τοποθέτησης μπορεί να φτάσει τα ±0,1–0,2 mm. Με αξεσουάρ όπως μπλοκ V-και καρφίτσες τοποθέτησης, μπορεί να επιτευχθεί ακριβής ευθυγράμμιση κυκλικών και ακανόνιστου σχήματος τεμαχίων εργασίας. η επιφάνεια του τραπεζιού είναι επίπεδη, κατάλληλη για εργασίες συγκόλλησης ακριβείας που απαιτούν υψηλή ακρίβεια διαστάσεων.
3. Πρωτότυπα και Μικρή-Παραγωγή Μη-Τυποποιημένων Ανταλλακτικών
Εφαρμόσιμα τεμάχια εργασίας:-προσαρμοσμένα από τον πελάτη μη-τυπικά εξαρτήματα, νέα δείγματα προϊόντων, μικρά-μηχανικά μέρη παρτίδας
Πλεονεκτήματα: Δεν χρειάζεται προσαρμοσμένο εργαλείο. ένα σετ εξαρτημάτων μπορεί να συναρμολογηθεί σε 10–30 λεπτά χρησιμοποιώντας το σύστημα οπών 16 mm, συντομεύοντας σημαντικά τον κύκλο κατασκευής πρωτοτύπων. Τα αξεσουάρ είναι επαναχρησιμοποιήσιμα, μειώνοντας το κόστος εργαλείων για μικρές-παρτίδες.

διασφάλιση ποιότητας

Περισσότερο από απλή πιστοποίηση, είναι μια δέσμευση για την αριστεία "ευρωπαϊκού-επιπέδου".

Κάθε Advanced αρθρωτό τραπέζι κατασκευής χάλυβα της WUXI LEMAR διαθέτει αυτό το «διαβατήριο» για την ευρωπαϊκή αγορά – πιστοποίηση CE. Αλλά για εμάς, αυτό απέχει πολύ από το τέλος. είναι μια αυστηρή αφετηρία.

Αποδεικνύει σιωπηλά αλλά δυναμικά:

Ασυμβίβαστη ασφάλεια: Τα προϊόντα μας υποβάλλονται σε αυστηρή αξιολόγηση και η ηλεκτρική τους ασφάλεια, η μηχανική σταθερότητα και η ηλεκτρομαγνητική συμβατότητά τους πληρούν όλες τις υψηλότερες απαιτήσεις της οδηγίας της ΕΕ. Αυτό σημαίνει ολοκληρωμένη προστασία για την ασφάλεια του χειριστή.

Ανιχνεύσιμη ποιότητα: Πίσω από το σήμα CE βρίσκεται ένα πλήρες σύστημα διαχείρισης συνοχής προϊόντος. Από τις πρώτες ύλες μέχρι τη μηχανική κατεργασία ακριβείας, από τη συναρμολόγηση της μονάδας έως την τελική δοκιμή, κάθε σύνδεσμος απαιτεί συνέπεια, διασφαλίζοντας ότι κάθε εξοπλισμός που λαμβάνετε έχει σταθερή εξαιρετική απόδοση και αξιοπιστία.

Το θεμέλιο της ακρίβειας: Η επιτυχής αξιολόγηση της αυστηρής "ευρωπαϊκών προτύπων" αποδεικνύει την αριστεία της βασικής δομής του προϊόντος μας – είτε πρόκειται για τη μακροπρόθεσμη-διατήρηση ακρίβειας της επιφάνειας του τραπεζιού είτε για τη σταθερή απόδοση του αρθρωτού συστήματος υπό επαναλαμβανόμενα φορτία, όλα έχουν υποβληθεί σε συστηματική επαλήθευση.

Κατανοούμε ότι δεν επιλέγετε απλώς ένα εργαλείο, αλλά έναν «ακρογωνιαίο λίθο ακριβείας» στη διαδικασία παραγωγής σας. Τα τραπέζια συγκόλλησης WUXI LEMAR 3D, που υποστηρίζονται από διεθνή πιστοποίηση, ενσωματώνουν ασφάλεια, αξιοπιστία και απόλυτη ακρίβεια σε κάθε μονάδα και σύστημα οπών, βοηθώντας σας να δημιουργήσετε μια σταθερή και αποδοτική παραγωγικότητα.

Συμβουλές συντήρησης και ασφάλειας

1. Προστασία από τη φθορά του τόξου στην επιφάνεια εργασίας
Κατά τη διάρκεια της συγκόλλησης, ο ακροδέκτης γείωσης της επιτραπέζιας συγκόλλησης αρθρωτών D16 πρέπει να συνδεθεί στον ειδικό ακροδέκτη γείωσης στον πάγκο εργασίας για να αποτραπεί η άμεση επαφή του τόξου συγκόλλησης με το τοίχωμα της οπής 16 mm ή την επιφάνεια εργασίας. Αυτό αποτρέπει το κάψιμο των οπών και το ξεφλούδισμα της επίστρωσης της επιφάνειας εργασίας, κάτι που θα μπορούσε να επηρεάσει την ακρίβεια τοποθέτησης στη συνέχεια.
2. Αντισκωριακή επεξεργασία αξεσουάρ
Αφού χρησιμοποιήσετε τα εξαρτήματα ακριβείας του συστήματος οπών 16 mm, σκουπίστε τα αμέσως και εφαρμόστε αντισκωριακό παράγοντα. Αποθηκεύστε τα σε ξηρό περιβάλλον. Όταν δεν χρησιμοποιείται για παρατεταμένες περιόδους, εφαρμόστε αντισκωριακό λάδι στην επιφάνεια των πείρων τοποθέτησης πριν τις τοποθετήσετε στις οπές για να προστατεύσετε τόσο τις οπές όσο και τα εξαρτήματα.
3. Αυστηρός έλεγχος φορτίου
Τηρείτε αυστηρά την ονομαστική χωρητικότητα φορτίου του πάγκου εργασίας (500–1000 kg) για να αποφύγετε την υπερφόρτωση, η οποία θα μπορούσε να οδηγήσει σε παραμόρφωση της επιφάνειας εργασίας ή ζημιά στο πλαίσιο στήριξης. Όταν τοποθετείτε βαριά τεμάχια εργασίας, κατανέμετε το βάρος όσο το δυνατόν πιο ομοιόμορφα για να αποφύγετε την υπερβολική τοπική καταπόνηση.
4. Αποφύγετε τη χρήση εξαρτημάτων-μεγάλης διαμέτρου με προσαρμογείς
Μην πιέζετε εξαρτήματα συστήματος οπών 28 mm σε συστήματα οπών 16 mm χρησιμοποιώντας προσαρμογείς. Αυτό όχι μόνο θα μειώσει την ακρίβεια τοποθέτησης αλλά μπορεί επίσης να καταστρέψει τα τοιχώματα των οπών.
5. Απαγορεύστε την άμεση επαφή της συγκόλλησης σε υψηλές-θερμοκρασίες με την επιφάνεια εργασίας
Κατά τη συγκόλληση τεμαχίων εργασίας χοντρής πλάκας, τοποθετήστε ένα θερμομονωτικό κεραμικό επίθεμα μεταξύ του τεμαχίου και της επιφάνειας εργασίας για να αποτρέψετε την αγωγιμότητα υψηλής θερμοκρασίας- να προκαλέσει τοπική παραμόρφωση της επιφάνειας εργασίας και να επηρεάσει την ακρίβεια του συστήματος οπών.
6. Απαγόρευση ανάμειξης εξαρτημάτων
Οι πείροι εντοπισμού, τα εξαρτήματα και άλλα εξαρτήματα για το σύστημα οπών 16 mm πρέπει να αντιμετωπίζονται χωριστά για να αποφευχθεί η ανάμειξή τους με εξαρτήματα άλλων προδιαγραφών, αποτρέποντας την αστοχία εργαλείων λόγω ασυμβίβαστων προδιαγραφών.
