Πίνακας εξαρτημάτων συγκόλλησης μεταλλικών εργασιών
Εφαρμογή: Συγκόλληση & Συναρμολόγηση
Διαδικασία: Μηχανική CNC
Επιφάνεια: Κανονική/Νιτριδωμένη
Επικοινωνήστε μαζί μας για Quote:Eva(WA:+8615995269947 Evasummer@lemarmetal.com)
Τύπος: 3D
Μάρκα: Lemar
ΒΕΛΤΙΩΣΗ ΤΗΣ ΑΠΟΤΕΛΕΣΜΑΤΙΚΟΤΗΤΑΣ ΣΥΓΚΟΛΛΗΣΗΣ ΣΑΣ
Χρησιμοποιώντας τα τραπέζια συγκόλλησης μας
Περιγραφή προϊόντων

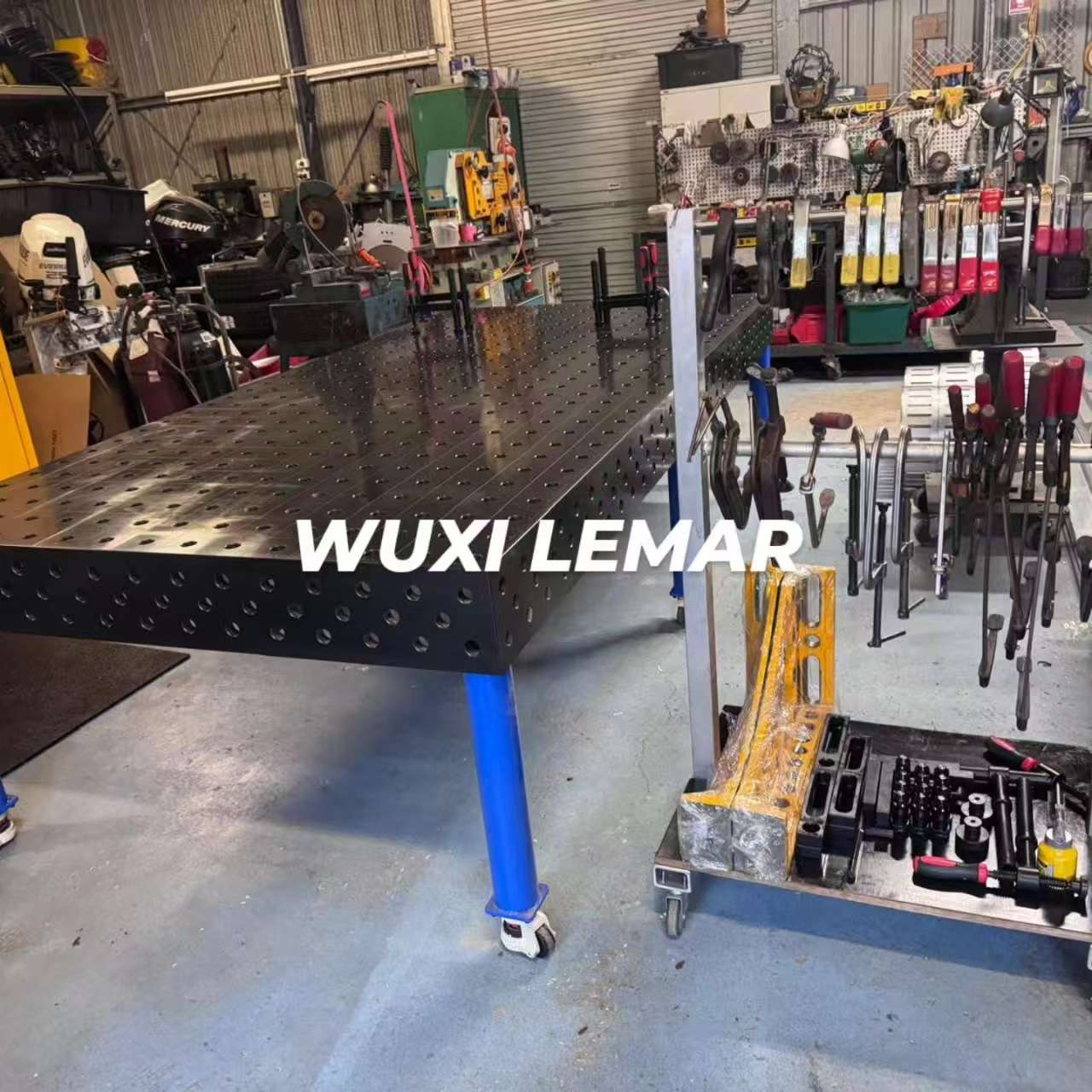

Το Metal Work Welding Fixture Table είναι μια πλατφόρμα εργασίας ειδικά σχεδιασμένη για διαδικασίες συγκόλλησης μετάλλων, που ενσωματώνει ένα σώμα τραπεζιού υψηλής ακαμψίας και ένα αρθρωτό σύστημα στερέωσης. Οι βασικές λειτουργίες του είναι: κατά τη διάρκεια της διαδικασίας συγκόλλησης, η γρήγορη, ακριβής και σταθερή στερέωση και τοποθέτηση ενός ή περισσότερων μεταλλικών τεμαχίων, διασφαλίζοντας ότι οι σχετικές θέσεις τους πληρούν πλήρως τις απαιτήσεις των σχεδίων σχεδιασμού, διασφαλίζοντας έτσι ότι τα συγκολλημένα εξαρτήματα έχουν ακριβείς διαστάσεις, ελεγχόμενη παραμόρφωση και σταθερή ποιότητα.
Η διεύθυνσή μας: 505-1 NO.8 JIEFANG WEST ROAD, LIANGXI DISTRICT, WUXI, CHINA
Αριθμός τηλεφώνου:+86 159 952 699 47(Εύα)
Evasummer@lemarmetal.com
Μέγεθος προϊόντων
Σειρά προϊόντων
Τραπέζι συγκόλλησης οπών 16mm
Τραπέζι συγκόλλησης με τρύπα 28 mm
Συστατικό Προϊόντων
| Συστατικό | Υπο-κατηγορία | Περιγραφή |
|---|---|---|
| Πλατφόρμα βάσης | ||
| Υλικό | Χαρακτηριστικά υψηλής-κατασκευής από χάλυβα ή καταπόνησης-με ανακούφιση από χυτοσίδηρο, εξασφαλίζοντας μακροπρόθεσμη- σταθερότητα και ικανότητα κατά της-παραμόρφωσης. | |
| Επιφάνεια Τραπεζιού | Διαθέτει τυποποιημένα συστήματα πλέγματος εντοπισμού θέσης, πιο συχνά: • Σύστημα πλέγματος τετράγωνων οπών: Σύμφωνα με τα πρότυπα DIN/ISO, η επιφάνεια του τραπεζιού καλύπτεται με τετράγωνες οπές σε απόσταση μεταξύ τους (π.χ. πλέγμα 28mm x 28mm). • Σύστημα στρογγυλού πλέγματος οπών: Η επιφάνεια του τραπεζιού καλύπτεται με ακριβείς οπές με σπείρωμα ή λείες οπές. |
|
| Λειτουργία | Παρέχει θεμελιώδη άκαμπτη στήριξη και το δεδομένο εγκατάστασης για ολόκληρο το σύστημα στερέωσης. Όλα τα εξαρτήματα του εξαρτήματος τοποθετούνται και τοποθετούνται μέσω αυτού του συστήματος πλέγματος, διασφαλίζοντας ενοποιημένο και ακριβές σύστημα συντεταγμένων. | |
| Στοιχεία αρθρωτών εξαρτημάτων (πυρήνας) | ||
| Στοιχεία τοποθέτησης | Χρησιμοποιείται για τον προσδιορισμό της ακριβούς θέσης του τεμαχίου εργασίας. • Εντοπισμός ακίδων/δακτυλίων: Για τη θέση της τρύπας, η πιο ακριβής μέθοδος. • Εντοπισμός στάσεων/μπλοκ: Για τοποθέτηση επιφάνειας ή ακμών. • V-Μπλοκ: Για τοποθέτηση τεμαχίων επεξεργασίας-τύπου άξονα ή κυλινδρικού. |
|
| Στοιχεία σύσφιξης | Χρησιμοποιείται για τη σταθερή στερέωση του τοποθετημένου τεμαχίου εργασίας, αποτρέποντας τη θερμική παραμόρφωση ή κίνηση κατά τη συγκόλληση. • Χειροκίνητοι Γρήγοροι Σφιγκτήρες: Τύπος μοχλού, τύπος εναλλαγής, για γρήγορη λειτουργία. • Πνευματικοί/Υδραυλικοί Σφιγκτήρες: Οδηγείται από κυλίνδρους, μπορεί να ενσωματωθεί σε αυτοματοποιημένα συστήματα για σύσφιξη ενός-κουμπιού. • Μαγνητικά Εξαρτήματα: Για σιδηρούχα υλικά, μπορούν να χρησιμοποιηθούν ισχυρά ηλεκτρομαγνητικά τσοκ για γρήγορη στερέωση. |
|
| Στοιχεία υποστήριξης | • Ρυθμιζόμενες ράβδοι στήριξης/μπλοκ: Χρησιμοποιείται για τη στήριξη του πυθμένα του τεμαχίου εργασίας, αποτρέποντας τη χαλάρωση της παραμόρφωσης. • Πλάκες γωνίας/Καθολικοί μετρητές γωνίας: Χρησιμοποιείται για τη στερέωση τεμαχίων εργασίας ή εξαρτημάτων που απαιτούν συγκεκριμένες γωνίες. |
|
| Πλαίσιο & Βάση | ||
| Συνήθως κατασκευάζεται από-συγκολλημένο χάλυβα βαρέως τύπου, διασφαλίζοντας τη συνολική σταθερότητα. Το ύψος μπορεί να σχεδιαστεί όπως απαιτείται για να ταιριάζει στην ορθοστασία του χειριστή ή στην ενσωμάτωση με αυτοματοποιημένο εξοπλισμό (π.χ. ρομπότ συγκόλλησης). |
Ροή εργασιών προϊόντων
Βασικές λειτουργίες και ροή εργασίας
1. Τοποθέτηση: Τοποθετήστε με ακρίβεια κάθε μεταλλικό μέρος που πρόκειται να συγκολληθεί (όπως χαλύβδινες πλάκες, πλευρικές πλάκες, μανίκια κ.λπ.) στη σχεδιασμένη θέση χρησιμοποιώντας πείρους τοποθέτησης, πώματα κ.λπ.
2. Σύσφιξη: Εφαρμόστε δύναμη από πολλές κατευθύνσεις χρησιμοποιώντας στοιχεία όπως σφιγκτήρες για να στερεώσετε σταθερά όλα τα μέρη μεταξύ τους και να εξαλείψετε τα κενά.
3. Συγκόλληση: Οι συγκολλητές ή τα ρομπότ συγκόλλησης εκτελούν συγκόλληση ενώ το τεμάχιο εργασίας είναι τέλεια στερεωμένο. Το ίδιο το εξάρτημα έχει σχεδιαστεί μερικές φορές με παράθυρα αποφυγής ή υποδοχές για τη διευκόλυνση της συγκόλλησης.
4. Αποδέσμευση και εκφόρτωση: Χαλαρώστε όλα τα στοιχεία σύσφιξης και αφαιρέστε το συγκολλημένο συγκρότημα. Λόγω του πίνακα στερέωσης συγκόλλησης μετάλλων, το τεμάχιο εργασίας δεν θα "κολλήσει" στο εξάρτημα και μπορεί να αφαιρεθεί εύκολα.
5. Επανάληψη: Επαναλάβετε τα παραπάνω βήματα για το επόμενο προϊόν. Επειδή το εξάρτημα είναι σταθερό, κάθε προϊόν που παράγεται έχει υψηλό βαθμό συνοχής.
Κύριοι τύποι και σενάρια εφαρμογής
• Πάγκος εργασίας Manual Fixture: Βασίζεται στη χειρωνακτική εργασία για τοποθέτηση, σύσφιξη και λειτουργία. Κατάλληλο για παραγωγή μικρής-παρτίδας, πολλών-ποικιλιών ή για συγκόλληση μεγάλων προϊόντων ενός-τεμαχίου.
• Πάγκος εργασίας Πνευματικού/Υδραυλικού Εξαρτήματος: Ελέγχει όλες τις ενέργειες σύσφιξης μέσω κυκλωμάτων αερίου ή λαδιού, επιτρέποντας τη σύσφιξη πολλαπλών σημείων-κουμπιού-. Βελτιώνει σημαντικά την απόδοση, μειώνει την ένταση εργασίας των εργαζομένων και είναι κατάλληλο για μεσαία και μεγάλη-παρτίδα.
• Πλατφόρμα Συνδυασμένης/Διαμόρφωσης Εξαρτήματος: Κατασκευασμένη με βάση τυπικά συστήματα. Οι χρήστες μπορούν γρήγορα να αναδιαμορφώσουν τα φωτιστικά όπως "δομικά στοιχεία" σύμφωνα με τις αλλαγές προϊόντων, προσφέροντας εξαιρετικά υψηλή ευελιξία και αποτελούν την τρέχουσα κύρια κατεύθυνση ανάπτυξης.
• Ειδικό εξάρτημα συγκόλλησης: Ένα μη ρυθμιζόμενο ενσωματωμένο εξάρτημα σχεδιασμένο και κατασκευασμένο για ένα συγκεκριμένο σύνθετο προϊόν (όπως υποπλαίσιο αυτοκινήτου, μπούμα εκσκαφέα). Έχει την υψηλότερη απόδοση αλλά στερείται ευελιξίας και είναι κατάλληλο μόνο για μαζική παραγωγή ενός μόνο προϊόντος.
Οι βιομηχανίες εφαρμογών είναι εξαιρετικά εκτενείς: Πίνακας στερέωσης συγκόλλησης μετάλλων που καλύπτει σχεδόν όλα τα πεδία που απαιτούν συγκόλληση μεταλλικών κατασκευών, όπως μηχανήματα μηχανικής, βαρέα-φορτηγά, γεωργικά μηχανήματα, οχήματα σιδηροδρομικής μεταφοράς, κτίρια μεταλλικών κατασκευών, δοχεία πίεσης, κατασκευή μπλοκ πλοίων κ.λπ.
Πλεονεκτήματα προϊόντων
Βασικά Πλεονεκτήματα και Αξίες
1. Διασφάλιση ακρίβειας και συνέπειας: Αυτή είναι η κύρια τιμή. Εγγυάται ότι οι βασικές διαστάσεις κάθε συγκολλημένου εξαρτήματος (όπως θέσεις οπών, απόσταση επιφανειών τοποθέτησης) βρίσκονται εντός του εύρους ανοχής, επιτυγχάνοντας εναλλαξιμότητα.
2. Βελτίωση της απόδοσης παραγωγής: Η γρήγορη τοποθέτηση και σύσφιξη μειώνουν σημαντικό χρόνο που αφιερώνεται στη μέτρηση, τη σήμανση και την προσωρινή συγκόλληση με σημείο. Η βελτίωση είναι πιο εμφανής μετά τον πνευματικό αυτοματισμό.
3. Έλεγχος της παραμόρφωσης συγκόλλησης: Μέσω λογικής τοποθέτησης, σύσφιξης πολλαπλών-σημείων και άκαμπτης στήριξης, η θερμική παραμόρφωση που προκαλείται από τη συγκόλληση μπορεί να κατασταλεί και να διορθωθεί στο μέγιστο βαθμό.
4. Μείωση της εξάρτησης από τις δεξιότητες των εργαζομένων: Ακόμη λιγότερο έμπειροι συγκολλητές μπορούν να παράγουν κατάλληλα προϊόντα, εφόσον μπορούν να χειριστούν τα φωτιστικά.
5. Βελτίωση των συνθηκών εργασίας και της ασφάλειας: Το τραπέζι συγκόλλησης μετάλλων διατηρεί τα τεμάχια εργασίας στη βέλτιστη θέση συγκόλλησης, μειώνοντας τις άβολες στάσεις και τη σωματική άσκηση των εργαζομένων.
6. Διευκόλυνση αυτοματισμού: Παρέχει ένα σταθερό, ακριβές και επαναλαμβανόμενο περιβάλλον εργασίας για ρομπότ συγκόλλησης, το οποίο αποτελεί προϋπόθεση για την πραγματοποίηση αυτοματοποιημένης συγκόλλησης.
FAQ
FAQ
01. Ποιος είναι ο χρόνος παράδοσης για παραγγελίες;
02.Τι είδους συσκευασία πρέπει να χρησιμοποιήσουμε;
Χρησιμοποιούμε ξύλινα κιβώτια-χωρίς υποκαπνισμό που πληρούν τα πρότυπα εξαγωγής για τη συσκευασία.
03.Τι έγγραφα προσκομίζετε για εξαγωγή;
04. Πώς κάνω μια παραγγελία;
05. Θα ήταν δυνατόν να επισκεφτούμε το εργοστάσιό σας;
Πιστοποίηση προϊόντων
Αξιολόγηση πελατών
Εξυπηρέτηση μετά την πώληση
Είμαστε πάντα στη διάθεσή σας όταν το χρειάζεστε
★Κανονική Εγγύηση: 12 μήνες ή 2.000 ώρες λειτουργίας (όποιο έρθει πρώτο).
★Εκτεταμένη Εγγύηση: Προαιρετική κάλυψη έως 36 μήνες.
★Παγκόσμια Υποστήριξη: 24/7 τεχνική βοήθεια και προμήθεια ανταλλακτικών.
★Εκπαίδευση: Εκπαίδευση σε-στην τοποθεσία ή εξ αποστάσεως χειρισμό/συντήρηση.
Ο πάγκος εργασίας εξαρτημάτων συγκόλλησης επεξεργασίας μετάλλων είναι ένα κομμάτι του εξοπλισμού σε σύγχρονα εργαστήρια συγκόλλησης, που συμβολίζει τη μετάβαση από την «χειροτεχνία» στην «τεχνολογία» και από το «εργαστήριο» στην «κατασκευή». Τυποποιεί και θεσμοθετεί τη διαδικασία συγκόλλησης, χρησιμεύοντας ως ο πιο κρίσιμος σύνδεσμος μεταξύ των σχεδίων σχεδίασης προϊόντων και των υλικών τελικών προϊόντων. Η επένδυση σε ένα εξαιρετικό σύστημα στερέωσης συγκόλλησης αποφέρει αποδόσεις στη συνολική βελτίωση της ποιότητας των προϊόντων, της αποδοτικότητας της παραγωγής και της συνολικής ανταγωνιστικότητας.
Για περισσότερες λεπτομέρειες και την τιμή μαςΤρισδιάστατο τραπέζι συγκόλλησης, παρακαλώ επικοινωνήστεΕύααπευθείας ↓↓↓
Εύα:+86 159 952 699 47(Whatsapp/Wechat)
Διεύθυνση ηλεκτρονικού ταχυδρομείου:evasummer@lemarmetal.com
Δημοφιλείς Ετικέτες: Τραπέζι εξαρτημάτων συγκόλλησης μεταλλικών εργασιών, Κίνα κατασκευαστές τραπεζιών εξαρτημάτων συγκόλλησης μεταλλικών εργασιών, προμηθευτές, εργοστάσιο
